一、用途与说明：

真空练泥机是陶瓷工业中的主要专业机械，主要用于砖瓦、日用瓷、工业瓷的泥料制备，在出泥口前端加上各种不同的模具，可挤压成型各种陶瓷及瓦状等各种陶瓷元件。如果用在日用陶成型自动生产线上，可成为自动定量投料机。
该练泥机适应练制的泥料水分在18.5---22%之间，对含硬质料比较高的泥料，泥料含水率应偏低一些，对含软质料比较高的泥料，泥料含水率可偏高一些。
运用中如果需尽量减少泥料中铁质，在订货时应说明，在制造中可将所有接触泥料部份的零部件用不锈钢材料。



二、技术性能与规格：

1、产量：        3~4kg/h
2、出泥口直径：  ф15---ф25
3、泥料含水率：  18.5---22%
4、功率：        0.37千瓦
5、泥料真空度：  0.085---0.09Mpa
6、真空泵：      2XZ-1旋片真空泵，功率0.25千瓦
7、总功率：      0.62千瓦
8、全机重量：    约50kg（不包括真空泵）
9、外形尺寸：    750×250×300mm（不包括真空泵）
10、出泥筒螺旋叶直径：ф30 mm



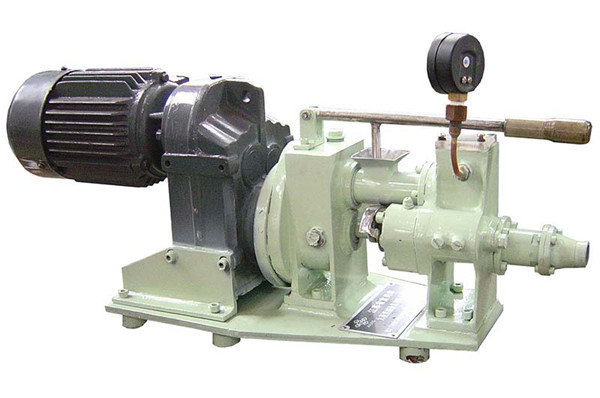

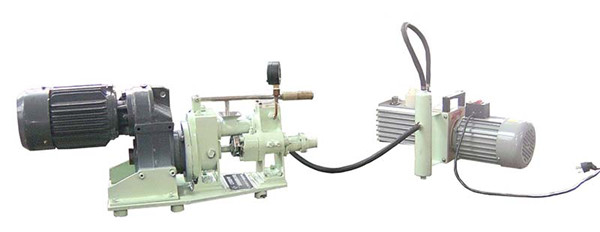

三、结构：

ZKJ30型真空练泥机是双轴单传动卧式练泥机，主要结构有下列几部分组成∶电动机、齿轮箱、加料及机身、上下螺旋叶轴、筛板、真空室、机头及出泥口、真空泵及真空表等几部份组成。
 上下螺旋叶轴上装有搅拌叶及各一段不同用途的螺旋叶，塑性泥料在机内受到破碎、剪切混合及输送挤压等作用，制备成所需的泥料。
泥料在真空室内接受真空泵抽吸，极大地改变了泥料的物理性能。该机详细结构见附图。



四、安装使用与维修保养:

1、  为了保证泥料的质量及物理性能，必须确保机器的各接头处无漏气现象。若有漏气现象，各接头处必须重新垫好纸垫，并涂抹好密封胶。
2、  若泥料水份偏高，真空室会有泥料搭桥而造成堵泥现象，应及时打开真空室盖，出空泥料后重新开机，并尽量降低泥料水份。
3、  真空室前后有两段螺旋叶，真空室筛板在单位时间内只能通过一定量的泥料，故不能为了只追求产量而向料斗内多加泥，造成真空室堵泥而停机整理。
4、  机器使用一定时间后，若练泥机的真空室及加料斗位置发现有泥料回流现象，应立即维修或更换螺旋叶。
5、  每次使用后在停机前，都必须尽量将机内泥料吐空，并且停机后必须将出泥口及加料斗进口处用塑料布封住，否则再开机时会产生电动机无法起动等现象。
6、  泥料含水率直接影响机器的正常运转，含水率低会造成负荷过大，含水率高会造成泥料回流并影响产量及质量。
7、  真空泵使用一段时间后会有积水现象，必须定期放水。
8、  更换出泥口或改装模具，挤压成型陶瓷制品，必须尽量考虑与产量相匹配。
9、  真空管不能用软塑料管或软橡胶管，防止管子被吸偏影响抽真空。
10、需定期加油并拧紧螺塞。（见附图）

五、易损件清单：



序号	代号	名称规格	材料	数量	备注
1		长螺旋叶轴	不锈钢	1	自制
2		短螺旋叶轴	不锈钢	1	自制
3	GB3452。1-82	O型密封圈			国产
		Φ14×1。8		1	国产
		Φ18×2。65		1	国产
		Φ37。5×1。8		1	国产
		Φ19×1。8		1	国产
		Φ36。5×1。8		1	国产
4	HG4-692-67	油封PD18×30×10		1	国产
5	德国产DHS	防尘圈
		DHSΦ18×5		3	代售处：上海
		DHSΦ14×5		2	代售处：上海
6	德国产GS	轴用斯特封
		GS550130-0140		2套	代售处：上海
		GS55015-0080		1套	代售处：上海
7	德国产GS	轴用旋转格来圈
		GS56130-0180		4套	代售处：上海

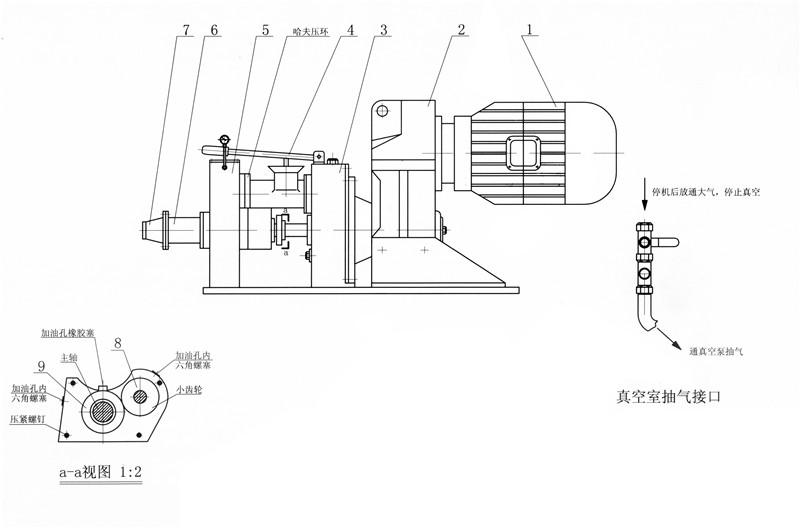

六、结构示意图：


1、  电动机        2、减速箱         3、齿轮箱          4、压泥柄
5、真空室        6、出泥嘴         7、出泥口          8、压泥板齿轮
9、传动齿轮

注意：
1、  在拆洗练泥机螺旋叶轴或真空室时，最好不能将a-a视图部分的主轴零件拆下来，因为里面的密封圈很小，拆后很难装。
2、  在拆洗时先将小齿轮拆下来，然后松掉a-a视图上的四个压紧螺钉，松开主视图上的哈夫压环，然后可将真空室、出泥嘴、出泥口整体拉出来（但必须将a-a视图部件留在主轴上），钩出多孔小栅板，清洗上下螺旋轴泥料。
3、  清洗后重新装配，平面上一定要涂密封胶。
