一、     序言

真空练泥机是陶瓷生产中一种重要的、不可缺少的机械设备之
一，     它通过机械动作来实现泥料的精练,代替了笨重的体力劳动,
并大大地提高了劳动生产率.由于练泥机与真空泵配套使用,因而泥料中的空气,将连续不断地由真空室内抽出,这样就保证了泥料具有较高的拉断力和致密性.

本机是在原Φ250真空练泥机的基础上改进设计而成,出泥量
由每小时2吨增加到每小时4.5吨,减少了减速箱中齿轮和轴承数,使维修更加方便.

     本机经1972年试制,已成批生产多次,基本性能达到设计要求,但仍存在一定缺点,望各单位使用时多提出宝贵意见,以便不断改进.




二、主要技术规范

1、型式:双轴卧式
2、电动机:型号---Y200L2-6
          功率:--22千瓦
         转速:---960转/分
3、进泥轴转速:                      36.48转/分
4、出泥轴转速:                      36.48转/分
5、出泥量:                          3000-4000千克/小时
6、出泥口直径:                      最大:Φ200毫米
                                    最小:Φ100毫米
7、外形尺寸（长×宽×高）:          3176×880×1290毫米
8、重量:                            4000千克

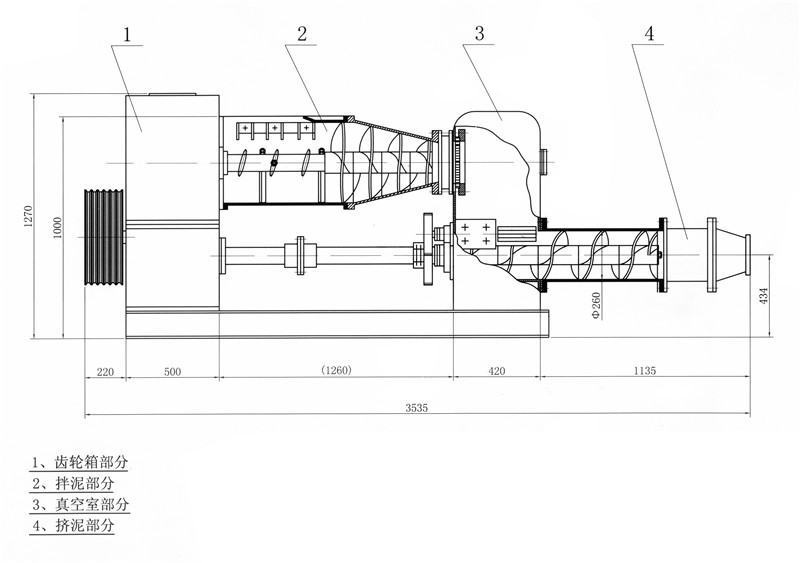

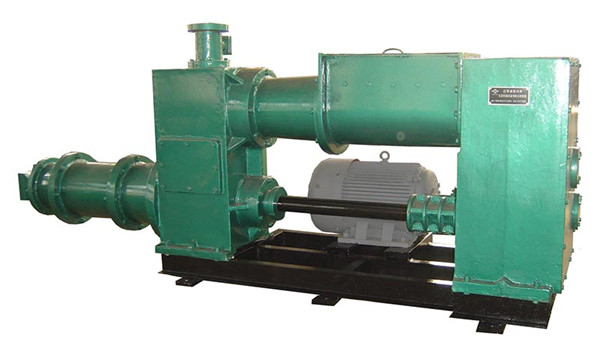

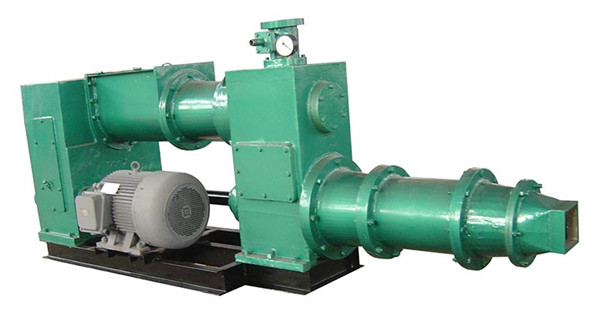

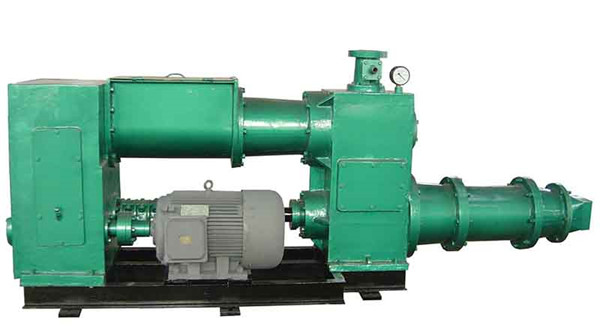

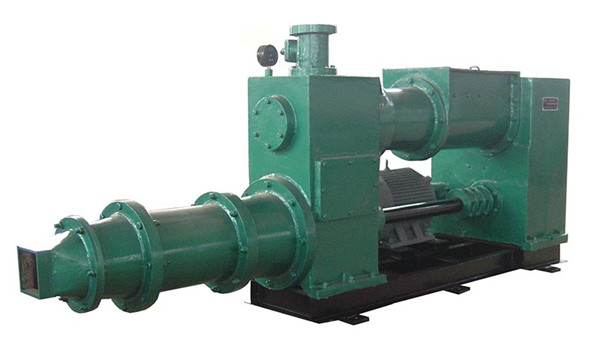

三、结构及工作原理简述

全机共由五个部分组成:

1、          电动机(应附有M-322型磁力起动器,及KF-122-2型按钮,用户自备)
2、          变速箱
3、          真空室
4、          加料系
5、          出料系

泥料由加料斗加入,借助于固定刀片和搅拌叶的搅拌、挤捏
作用, 泥料将不断地被推向前进经栅板被切成薄片送入真空室,抽去泥料中的空气,再经出料系统挤出泥段.



四、使用与维修说明

使用前的准备:

1、          用真空胶管将真空室与方型过滤器、真空泵接通,检查真空泵是否处于良好状态(见真空泵使用说明书)
2、          检查减速箱内油面高度是否符合要求
3、          检查电器防护设备是否正常,各部连接机件是否牢固.
4、          清除机器内外影响机器正常运转之障碍物.

操作过程:

1、          开动真空泵,使真空室与真空泵连通,待真空室抽至720毫米水银柱以上.
2、          开动练泥机
3、          向加料斗加入需练制的泥料.

停止使用:

1、          停止向加料斗投加泥料
2、          停止练泥机
3、          旋开装在真空室顶部滤清器上的旋塞,使真空室接通大气.
4、          停止真空泵
5、          泥斗加盖,做好练泥机周围的清洁卫生工作.

注意事项:

1、新机器投产首次练泥时,应先开练泥机,经20分钟的运转练泥后,
   再开真空泵,以后工作中,则应先开泵再开练泥机.
2、本机适合于练制含水率21-24%的泥饼.
3、要经常检查栅板是否堵塞.
4、真空室内不应有积存的泥料,如发现堆泥现象,应及时清除干净.
5、严禁用手伸入加料斗内部,严防工伤事故.
6、如发现真空室有漏气现象,可旋转真空室背面两只圆形锁紧并帽.

保养及维修方法:

1、          检查加料斗内是否有其它障碍物存在,以免在运转中发生设备事故.
2、          检查真空室内是否被泥堵塞.
3、          经常保持减速箱内油面一定的高度,并每三个月更换一次新油.
4、          经常注意检查管路系统是否漏气.
5、          如停机不用时,须将练泥部分擦洗干净,加工面涂上防锈油以防
生锈.
6、          如发现泥料回流过多,是螺旋叶磨损过大,可拆下泥筒更换新螺
旋叶.
7、          方形过滤器是阻止泥料吸入真空泵之用,必须经常清洗方形过滤器中的过滤介质,以保持真空系统畅通.
8、          真空室背面轴承处圆形锁紧并帽若旋到底时,需将并帽旋出,更换新石棉线,然后再压紧.
9、          减速箱齿轮和滚动轴承如发现磨损过度时,可拆下更换.


五、出厂技术检验标准

1、          全部装配符合设计要求
2、          空运转4小时,要求全部轴承无过热现象.（不超过50℃）,螺旋叶与泥筒内壁间隙均匀无碰撞现象,齿轮配合均匀无特殊响声.
3、          真空室密封后必须无漏气现象.
4、          机件内涂红丹,外涂灰色漆.
5、          订妥本厂标牌.


六、易损零件

1、玻璃
2、主动斜齿轮轴



七、随机附件

1、          扳手(共3件)

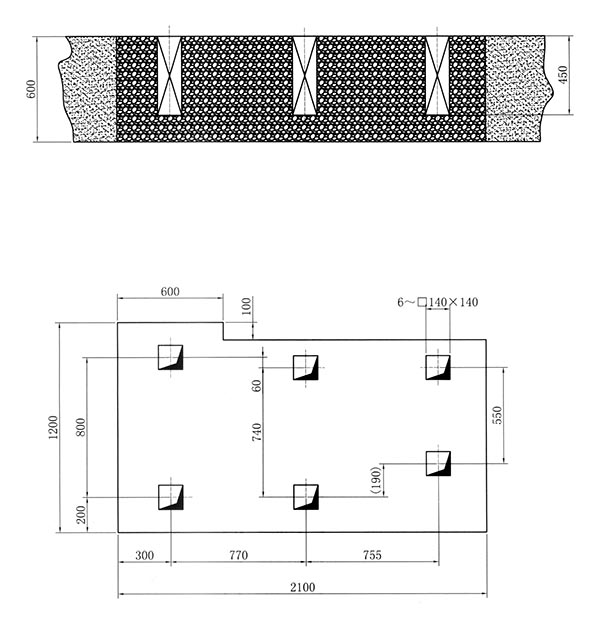

2、          地脚螺釘(共6付,M16×350)


滚动轴承明细表
