一、概述：


辊筒破碎机一般用于硬质原料的破碎。破碎粒度大小可调，由于结构简单、产量高、操作方便，与其它设备组合在一起，可实现物料
粉碎、输送、选料自动化。因此被广泛用于矿山及陶瓷、冶金、耐火材料制备等行业。



二、技术性能与规格：

1、辊筒规格与数量∶                  2个φ500×450
2、破碎粒度∶                        φ2～φ30mm之间可调
3、产量∶                            1～3T/H
4、功率∶                            7.5KW



三、结构介绍：

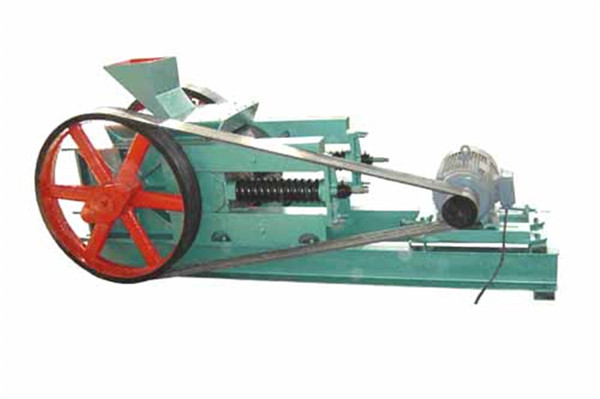

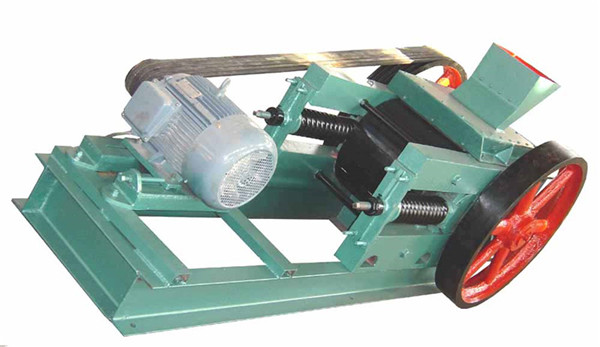

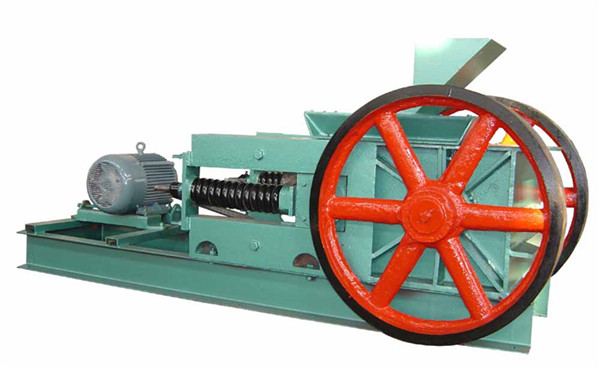

辊筒破碎机是由一对皮带轮（飞轮）及一对主动轧辊与被动轧辊组成，在电机带动的飞轮作用下，使主动轮轧辊能平稳的连续运转，不易被物料轧死。

调节辊筒的距离是通过被动辊筒的两根调节丝杆来实现的。

2个辊筒是由辊筒座及扇形齿板组成的。齿板与辊筒座用螺栓连结，方便更换与拆卸。

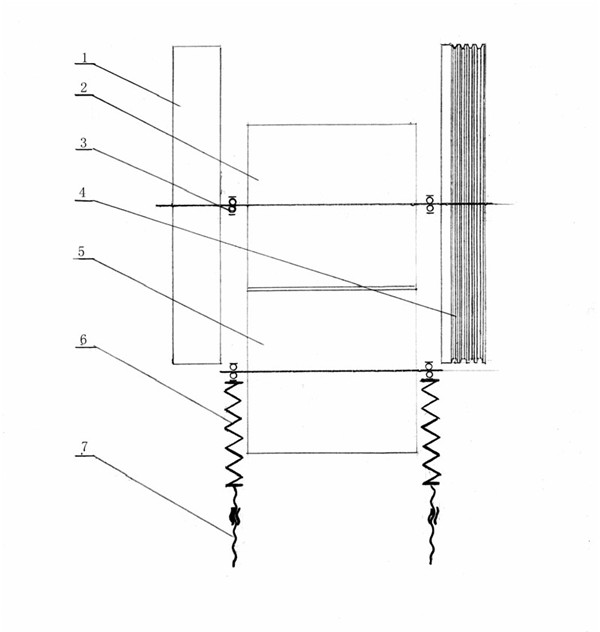

1、飞轮          2、主动轧辊       3、双列向心球面滚子轴承3520
4、大三角轮      5、从动轧辊       6、弹簧         7、调节螺杆


四、安装与使用：

辊筒破碎机在安装时可根据生产时的工艺流程自行布置。

机器水平位置的校正只需将飞轮的垂线校正就可。

开车前一定要检查地脚螺栓是否紧固。

可根据机器的按装情况，自行设计皮带轮罩壳。

破碎过程中，必需控制过大块度的物料不能进入破碎机，一是无法进入两辊筒间被破碎，二是容易造成进料处被堵住，无法连续工作。

如由于无法均匀加料造成影响破碎效果时，应采用震动加料机加料。
如果要获得破碎后某一规格以下的均匀粒度物料，需经过筛选，剰余大颗粒可经过二次以上重新破碎。

经常检查齿板是否松动或己被磨损，须紧固螺栓或更换齿板，这时应按下列方法操作∶

1、主动轮∶松开主动轮后背部机架的1/4镶角，将主动轮齿板的螺栓位置转至缺口位置，然后用呆扳手逐个松开或紧死螺栓，将齿板拿下或紧定。


2、被动轮∶拆掉调节螺杆及弹簧，将被动轮拉出一段，并将螺栓位置转至轨道处，用  呆扳手拆卸或紧定齿板。

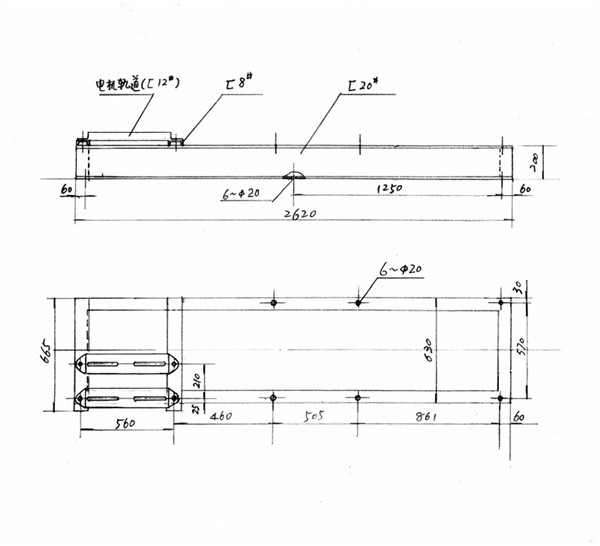

五、基础图：


辊筒破碎机机座架（代基础图）
说明∶1、用槽钢现场制作
2、用本图作参考，做水泥基础，电机轨道按大皮带轮方向可左装或右装。


六、易损件清单：

1、齿板∶                                    8件/台

2、双列向心球面滚子轴承∶        型号-3520            4件/台
