一、  用途与说明：

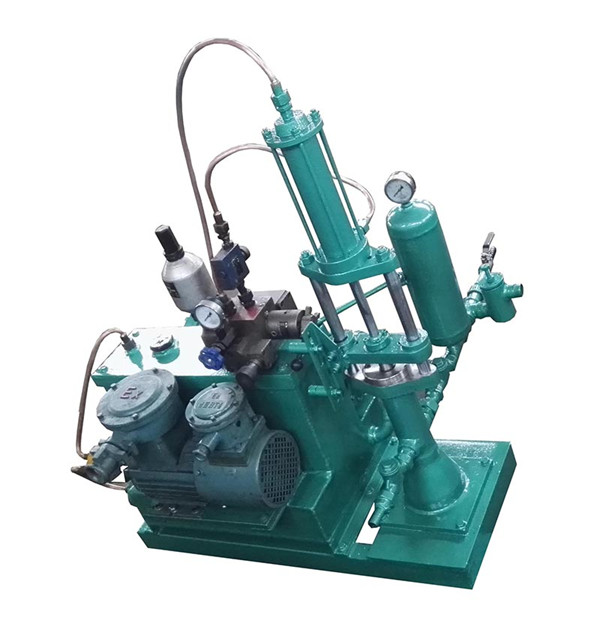

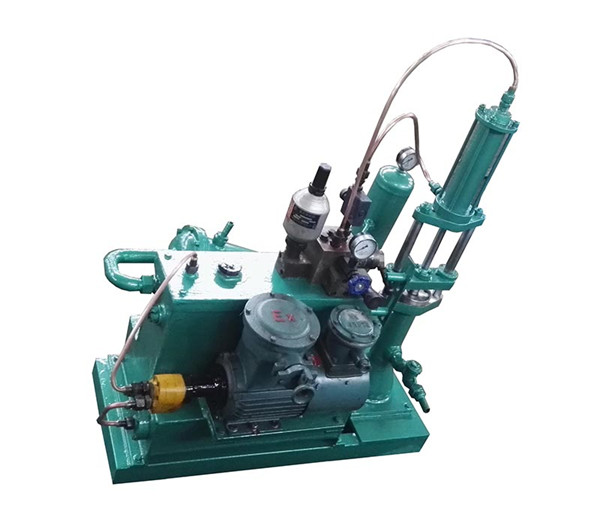

TJB液压柱塞稠浆泵为立式单缸柱塞泵。它分为定量和变量二种，柱塞材质有金属（电镀硬铬）和陶瓷两种，是专为压力输送稠粘类浆料介质而设计的。定量泵可用在一般高压力输送的工作场合，变量泵可适用多种工作要求的复杂工作环境中。

该泵具有运行平稳、工作可靠、噪音低、压力高（0—2.5Mpa范围内可调整为任意值），按工作要求可设计制作压力达5Mpa以下的高压泵，该泵体积小，重量轻，流量可以制作成特小泵。

该泵可用在陶瓷、石油、煤化工、环保及其他要求流量特小、压力特高的工作环境中。

该泵有定量和变量两种，可供用户选择。该泵在工作时的浆料不应该含有棒类或纤维类物质，浆料中的颗粒也不应该大于2mm，也不应该特别稠粘，含有腐蚀性的浆料在订购时应说明。


二、 结构及原理：

    该泵采用液压传动，在总体结构上由电气箱部分、电机部分、油箱部分、液压系统部分和泵体（缸体和油缸）部分组成，泵体部分由油缸部分、陶瓷柱塞部分、进出浆阀部分及稳压罐等部分组成。油箱部分由油箱、进出油部件、冷却系统部件组成。液压系统部分由集成块、换向阀、控制阀、压力表、蓄能器等部分组成。油缸部分由油缸、活塞及缓冲器等部分组成。


三、技术参数：

1、流量范围：         0.01～1.5M³/H（按柱塞直径分类：Φ20、Φ30、Φ40、 Φ50等8种分别选购）
2、调压范围：         压力分0～2.5Mpa/cm²， 0～5Mpa/cm²两种，变量与定量两种。
3、活塞冲次：         30～50次/分
4、活塞冲程：         150mm～200mm（按规格分）
5、外形尺寸∶         按规格分类
6、柱塞直径：         Φ20～Φ50 mm分成8种规格


四、安装 使用 调整：

1、安装：
①本类泵无震动，可以不制作一定要求的基础，但机器安放的工作台或者地面必须平整，并需校正机器的水平。
②机器的工作场合必须有冷却水。
③泵的吸浆高度（深度）必须视浆料的比重及粘稠度确定，但浆池一般不能高过进出浆阀的高度，以免影响进出浆阀的关闭。

2、使用：
①接通电源及冷却水。
②如果使用变频电机，按电气箱的指示表，表上显示为50赫兹时即可按启动工作按钮。
③检查油箱的储油量，放松调压阀后才能开车。
④调整挡销，改变活塞行程及合理的上下位置。

3、调整：
①调整流量，可调整变频器，或者调整节流阀，也可两种调速措施均使用，这样流量变化大一点。
②集成块上调压阀是调整油压用的，出浆管上的调压阀是调整浆料压力的，两者
  有关联，但也各施其责。
③建议定期松开稳压罐上的压力表，使稳压罐内补充空气，防止压力表失灵。

4、几点建议：
①如果是粘稠类浆料，每天下班应该密封出浆口，防止管内浆料硬化，或者每天冲洗干净。
②第一次使用时，必须从进浆管或者稳压罐上的压力表口（松掉压力表）灌水或者灌浆。
③如果使用需要定压输出，在调整好浆料压力下，需要锁紧调压阀，禁止乱动。
④油泵不允许反转。
⑤如果柱塞是陶瓷材质，冬天必须在下班时放空冷却水及浆料，防止冻开，夏天使用必须注意冷却水及油温，油温高于70℃，密封圈寿命短。
