一、用途与说明：

卧式练泥机是陶瓷工业中的主要专业机械，主要用于砖瓦、日用陶瓷、建材、耐火等陶瓷行业的泥料制备。在出泥口前端加上各种不同的模具，可挤压成型各种管状、片状陶瓷制品，如果用在原料处理成套设备中，可作为练制泥料中的一个主要环节，也可作为真空练泥机前道工序，粗练泥料使用。

该练泥机适应练制粗泥水份在16~20%，日用瓷水份在18.5~22%之间的泥料，对硬质原料成份较高的泥料，含水率可适当较低，对软质原料成份较高的泥料，含水率可适当较高。

如果应尽量减少泥料中的铁质，订货时应说明，在制造中可将所有接触泥料部份的零件制成不锈钢。



二、技术性能与规格：

1、产量：        8~10吨/小时
2、出泥口直径：  □200×220 mm
3、泥料含水率：  粗陶16~20%，瓷泥18.5~22%
4、功率：        15千瓦
5、主轴转速：    23转/分
6、全机重量：    约2500kg
7、外形尺寸：



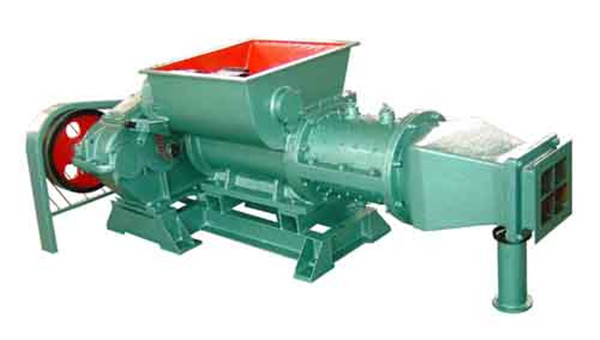

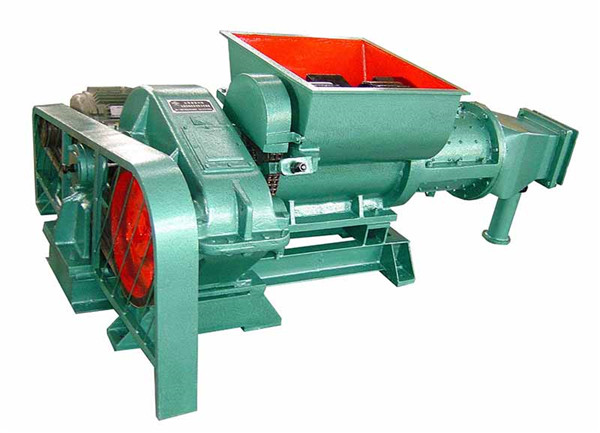

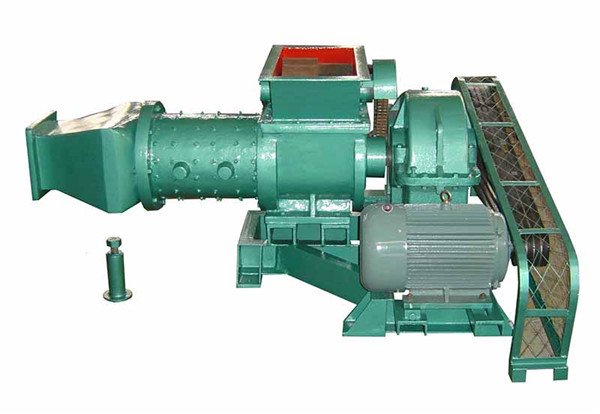

三、结构：

WLJ-320卧式练泥机是单轴，单传动卧式练泥机，主要结构有下列几部份组成∶电动机、减速机、机身、螺旋叶轴、机架等部份组成。
螺旋叶轴上装有搅拌叶及螺旋叶，塑性泥料在机内受到破碎、剪切混合及输送挤压等作用，制备成所需适用泥料。



四、安装使用与维修保养：

a)       机器安装中必须找正，并定位，浇灌水泥砂浆。
b)      如果与双轴搅拌机组合使用，在练泥机上方必须加做挡泥板或加料斗。
c)      练泥机内不允许有大块石块、铁棍等粗、大、长物料进入，如果进料受阻，严禁用铁棍等进行撬压泥料，造成机器事故而损坏。
d)      严禁将手伸入练泥机进泥口推压泥料，造成人身事故。
e)       每次使用后在停机前，都必须尽量将机内泥料吐空，并且停机后必须将出泥口及进料口用塑料布封住，较长时期停机重新开机前须出空机嘴内泥料，否则无法启动。
f)       如果练泥机有回流现象，造成进料困难及出泥速度减慢，证明螺旋叶己磨损，需修理或更换。
g)      泥料含水率会直接影响机器正常运转，含水率偏低，机器负荷较大、泥料含水率偏高，会产生泥料挤不出来或影响泥料质量。
h)      齿轮箱内应加20#机械油或齿轮油。
i)        更换出泥口或改装模具，挤压泥片或泥管等，都应考虑与产量匹配，以免影响机器正常运转。
j)        经常检查螺旋叶后端的防尘圈盖，及时更换以免泥料进入止推轴承，损坏主轴及轴承。


五、易损件清单


序号	零件名称	数量	备注
1	螺旋叶	8张	6张螺旋叶，2张双螺旋叶
2	防尘圈压盖	1件
3	防尘圈	1件	d=Φ115,聚胺脂
4	防尘圈		d=Φ50,聚胺脂
5	防尘圈	1件	d=Φ45,聚胺脂
6	填料衬圈	1件
7	压泥滚筒	1件

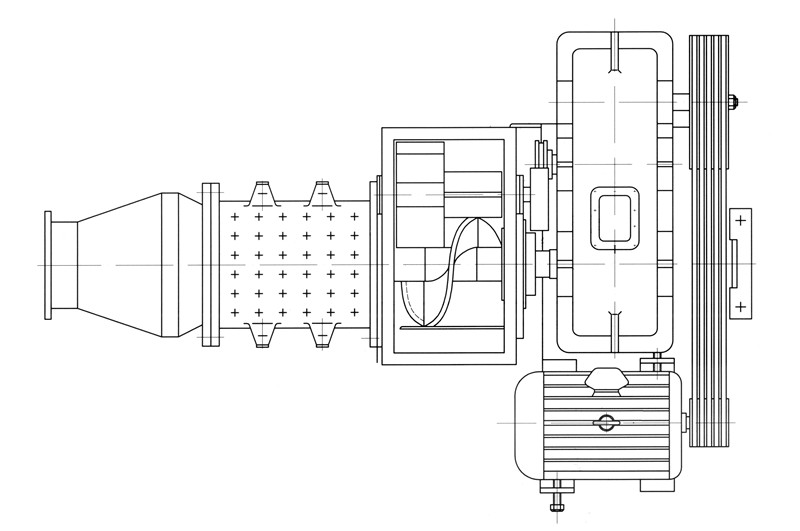

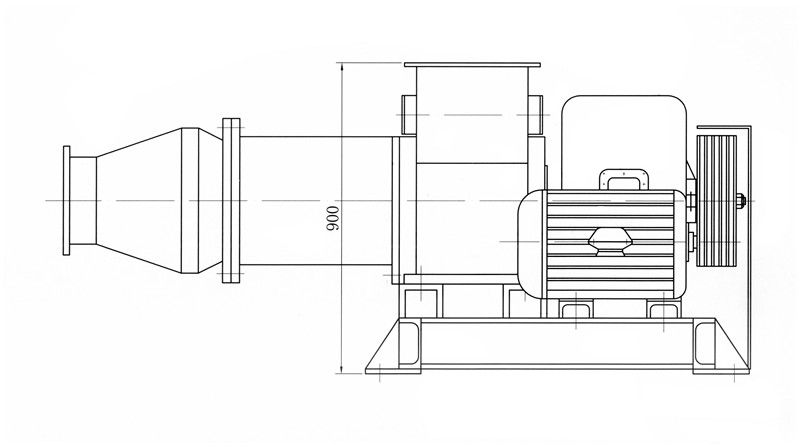

六、结构示意图

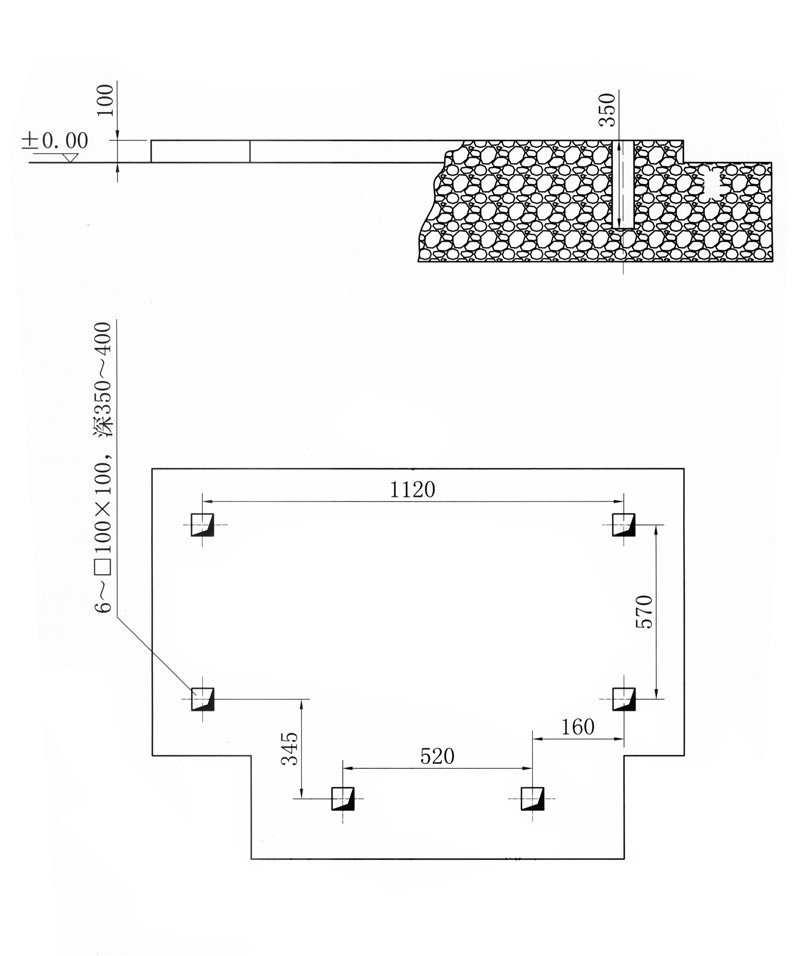

七、基础图


出泥口方向



注：水泥基础高出地平100MM（或视现场情况定）
