挤管机(φ150mm)
发布时间:2016-04-22 15:52







一、用途与特点

挤管机是利用液压推力,使密封容器内塑性物料通过不同的模
具,挤压出各种条状、圆型或方型类空心、实心制品。
利用液压推力可做到慢速、均匀、无震动而且速度可调节。
特别是在陶瓷行业,各种工业陶瓷制品,利用挤管机,都可通过改变模具来制作各种高要求的制品。
只要能控制住陶瓷制品的工艺要求,模具制作精良,一些高附加值的特种陶瓷制品就可正常地批量生产,成本低、效率高、操作简单、劳动强度低。



二、技术规格

1、油缸推力:                          ≤12T
2、油缸直径:                         Φ150mm
3、活塞杆运行速度:              下行:220 mm
                                                上行:330 mm
4、活塞杆最大行程:               850 mm
5、活塞杆最大工作行程:        550 mm
6、泥缸内腔规格:                  Φ160×600 mm
7、泥缸离地距离:                  800 mm
8、电机功率:                         1.1KW
9、油泵压力:                         ≤7MPa
   油泵流量:                           4升/分


三、安装与使用

本机属瘦高型机器,因此必须用底脚螺丝,安装时找正油缸垂线后,二次灌水泥浆,待水泥硬化后,紧固底脚螺丝。
使用中必须将活塞杆升至最高点,然后将泥段加入泥缸中,活塞杆下压,压迫泥段,泥料通过模具而形成制品,按需长度,手工切割。
如果间歇使用本机挤制产品,必须将泥缸及模具用塑料薄膜封好,防止泥料干燥,如果停机时间过长,重新使用前,应清理模具及泥缸中的泥料,以免硬化堵塞,造成活塞杆下压时将机器零件损坏。
开机时,必须将安全阀从低到高逐步调整油压,根据不同制品,选择调整不同的油压。
节流阀是调整活塞下压的速度,调整旋转方向按阀的标牌标示执行。
油箱用油为:冬天5#,夏天10#机械油。


四、结构概述

挤管机由油缸部分、操纵阀部分、液压站部分、泥缸部分及机架组成。
油泵压力油通过溢流阀、调速阀、电磁换向阀而至油缸上腔或下腔,使活塞杆上行、下行。
泥缸下部有一装夹制品模具的并帽,用来夹牢模具,可方便装拆。


易损零件表


零件名称 规格于型号 材料 数量 备注
密封圈 孔用YX型Φ40 聚胺脂 2
密封圈 轴用YX型Φ20 聚胺脂 1
密封圈 O型圈Φ36×2。65 橡胶 2
密封圈 O型圈Φ20×1。8 橡胶 2
挤压头 Φ25×25×M18×1。5 硬塑料 1 按实物配



 五、附图

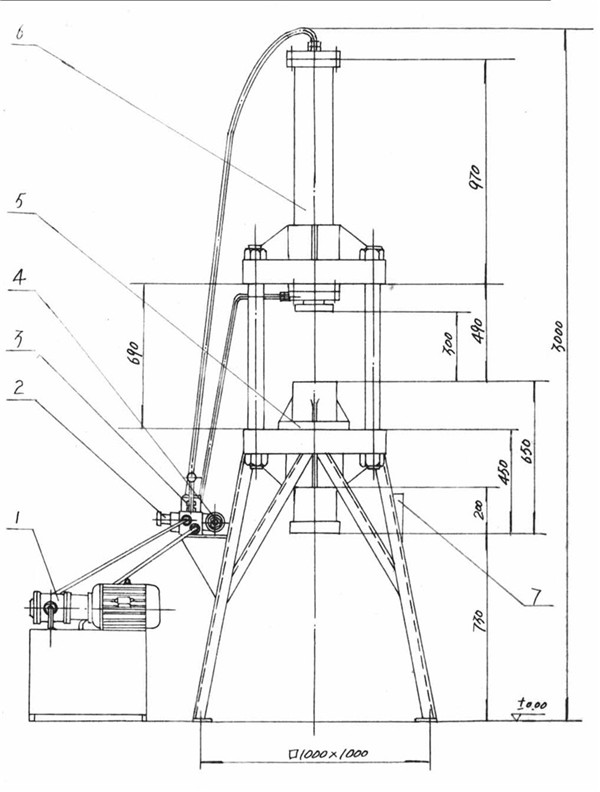

                             挤管机结构示意图

1、油泵部分      2、调速阀        3、电磁换向阀      4、调正阀
5、泥缸             6、油缸部分    7、电器箱
