一、用途与特点：

挤管机是利用液压推力，使密闭容器内塑性物料通过不同的模具，挤压出各种条状、圆形或方形类空心、实心制品。
利用液压推力可做到慢速、均匀、无震动而且速度可调。
特别是在陶瓷行业，各种工业陶瓷制品，利用挤管机，都可通过改变模具来制作各种高要求的制品。
只要能控制住陶瓷制品的工艺要求，模具制作优良，一些高附加值的特种陶瓷制品就可正常地批量生产，成本低、效率高、操作简单、劳动强度低。

二、技术规格：

1、油缸推力：                     ≤790kg
2、油缸直径：                     Φ40mm
3、活塞杆运行速度：           可调
4、活塞杆最大行程：           250—300mm
5、活塞杆最大工作行程：    150mm
6、泥缸内径：                     Φ25mm
7、电机功率：                     0.37KW
8、油泵压力：                     6.3MPa
9、油泵流量：                     0.8升/分


三、安装与使用：

       使用中必须将活塞杆升至最高点，然后将Φ25mm直径泥段加入泥缸中，活塞杆下压（如果需抽真空，可开动真空泵抽气），压迫泥段，泥料通过模型而形成制品，按需长度，手工切割。
       如果间歇使用本机挤制产品，必须将泥缸及模型用塑料布封好，防止泥料干燥。如果停机时间过长，重新使用前，应清理模型及泥缸中的泥料，以免硬化堵塞，造成活塞杆下压时将机器零件损坏。
      开机时，必须将安全阀从低到高逐步调正油压，根据不同制品，选择调正不同的油压。
      调速阀是调正活塞下压的速度，调正旋转方向按阀的标牌标示执行。
      油箱用油为：冬天5＃、夏天10＃机械油。
      为方便各种不同制品，机器出口角度可任意调正，在调正出口时应同时调正接管支架的距离和角度。

四、结构概述：

挤管机由油缸部分、操纵阀部分、液压站部分、泥缸部分及机架组成。
油泵压力油通过溢流阀、调速阀、电磁换向阀而至油缸上腔或下腔，使活塞杆上行、下行。
泥缸下部有一装夹制品模型的并帽，用来夹牢模型，可方便装卸。

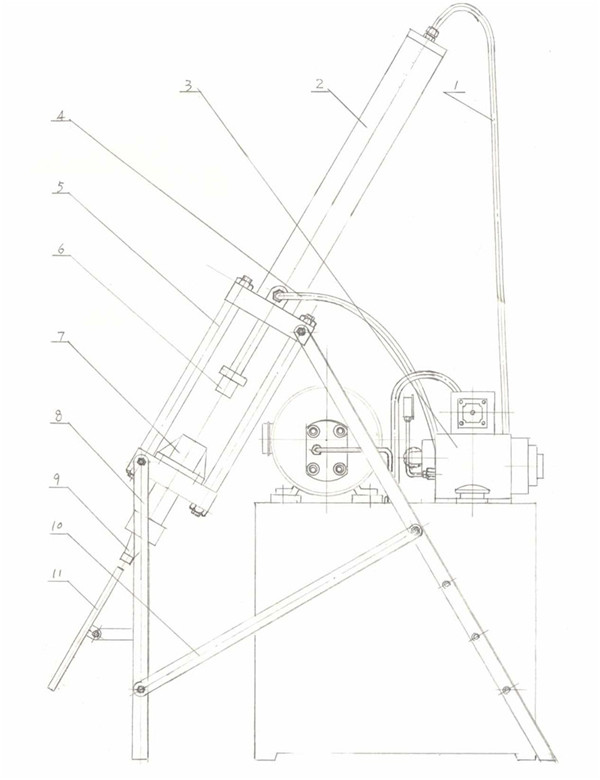

一、     结构示意图：




1、油缸上腔油管   2、油缸    3、液压站    4、油缸下腔油管
5、拉紧立柱       6、压头    7、泥缸      8、机架
9、挤管模         10、调节柄      11、托管导轨
