一、 用途与特点：

        本机主要用于陶瓷（或其他）制品的塑性挤压成型，主要是原料具有适当的塑性及流动性，并备有合适的模具，都可通过挤压成型。比如陶瓷制品中的陶管、陶棒、蜂窝陶等类似制品。本机压力高，挤压速度可以调节，压头反应灵敏，只要能熟练操作，本机能实现高产优质的使用要求。

二、 技术参数：

1、 最大挤压工作压力： 50T
2、 油泵允许最高工作压力： ≥20MPa
3、 压头上行（退回）工作油压： 8~ 10MPa
4、 压头下行工作速度： ≥20秒/450mm
5、 压头上行（退回）工作速度： ≤10秒/450mm
6、 压头最大工作行程： 400mm
7、 电机功率： 11KW 8、 外形尺寸： 2150×1450×2700 mm（长×宽×高）

三、 使用与调试 ：

1、 开车前先将油箱加满机油或者液压油（按油位表），电机接线，空运转检查电机转向（面对电机尾部，右旋），为防止油泵损坏电机不能反转。
2、 油泵启动，调整溢流阀（液压站示意图5），使油泵工作压力至＞5 MPa（满足小油缸拉升压头所需压力），将储泥缸位置放在垂直位置，定位插销插入孔内，用手按钮或脚踏开关使活塞可上下运动。
3、 如果要调整压头的工作压力，可调整溢流阀（液压站示意图②），如果工作压力需超过已调整好的油泵工作压力，可重新调整溢流阀（液压站示意图②），增高油泵工作压力。
4、 如果要调整压头下行速度，可调整单向节流阀（液压站示意图①）.
5、 压头上行速度基本固定，调整溢流阀（液压站示意图③），可调整压头上行所需工作压力，压力变动可使速度略有变动。
6、 液压站示意图中④为电磁阀，均不需调整，只需关心是否工作。
7、 经常注意轴流风扇及冷却循环油泵是否正常工作。
8、 如果压头下行时的动作，不能跟着开关立即制动，很可能是电磁阀（液压站示意图④）未动作或者集成块底面的液控单向阀（液压站示意图⑥）失灵，可以检查电路或者清洗液控单向阀。
9、 油泵或者上行、下行失去工作压力，可能是②③⑤溢流阀尾部内的O型圈掉落，打开螺塞后放好就可。
10、 油箱必须接通冷却水，确保油温正常。

四、结构示意图：

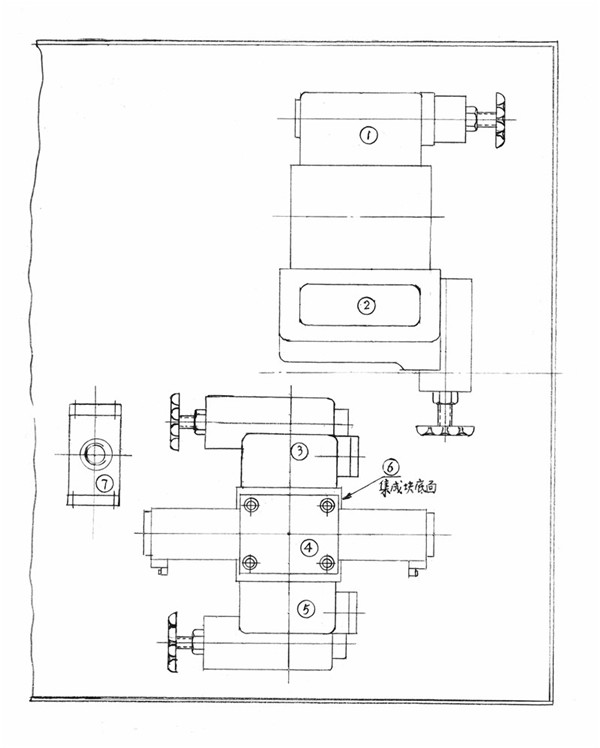

1、液压站示意图（附后）



1、节流阀   2、溢流阀       3、溢流阀   4、电磁阀
5、溢流阀   6、液控单向阀   7、液控单向阀

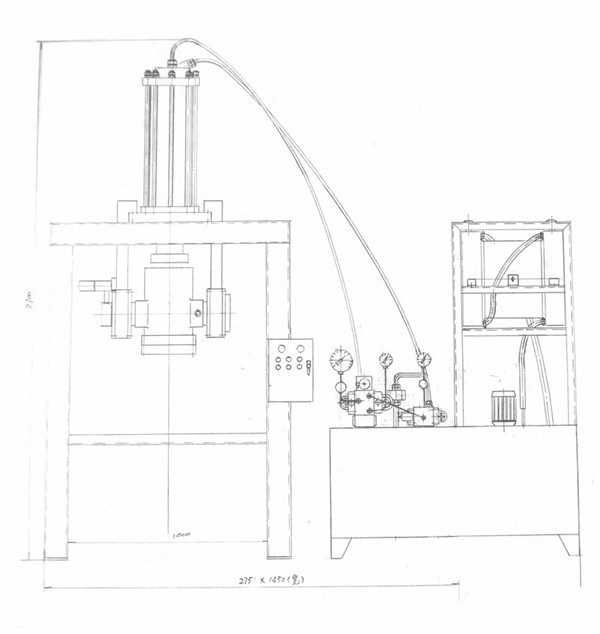

2、整机结构示意图
