一、用途与说明:
在陶瓷、选矿、化工、冶金等行业中,干粉、半干粉及湿泥料的拌和是一道重要的工序。sz双轴搅拌机是一种理想的高效节能设备,产量高,拌和均匀,在陶瓷行业中,它常用于粉碎机、提升机、震动筛及练泥机配套使用,过筛后的干粉料进入搅拌机后,经过淋水,搅拌成湿润均匀的散料,进入练泥机后被挤成泥块或其它形状的制品。
在泥料湿法生产中,压滤机、搅拌机、练泥机可组成泥料练制流水线。
在耐火材料生产行业中,搅拌机的半干粉可直接用于压制各种形状的耐火制品。
本机同样适用于矿山、冶金、化工、砖瓦等行业一切粉料搅拌需要。
本机设有淋水、吸尘、割泥机构,使用简便可靠。
本机在运转中,千万不能用铁棍等器件去捣生产泥料,以免掉入叶轴中损坏机器。
二、技术性能与规格:
1、主轴转速∶ 39转/分
2、浆叶半径∶ 188mm
3、粉槽长度∶ 2442mm
4、粉槽内宽∶ 750mm
5、加料口尺寸∶ 200×250mm
6、吸尘口尺寸∶ 300×500mm
7、生产能力∶ 8-12T /H
8、电机功率∶ 7.5KW
9、外形尺寸∶ 3900×900×900mm
10、主轴中心距∶ 328mm
11、重量∶ 约1400kg
三、结构及安装使用:

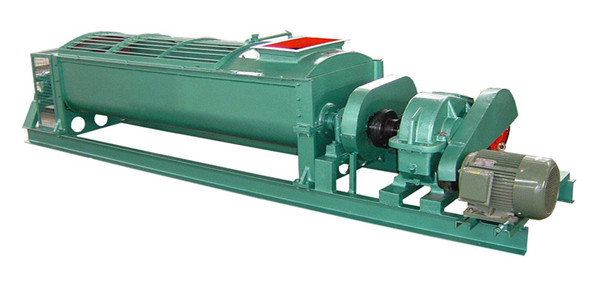

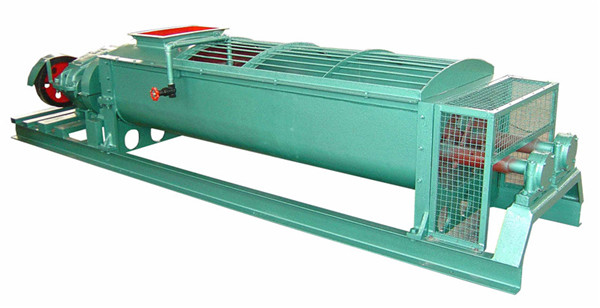

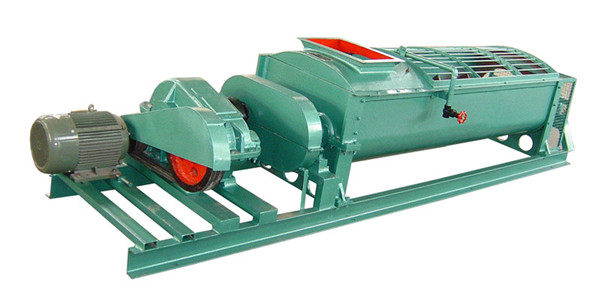

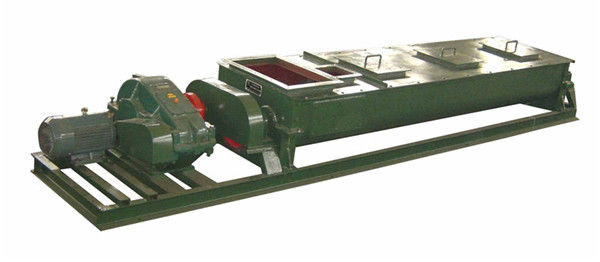

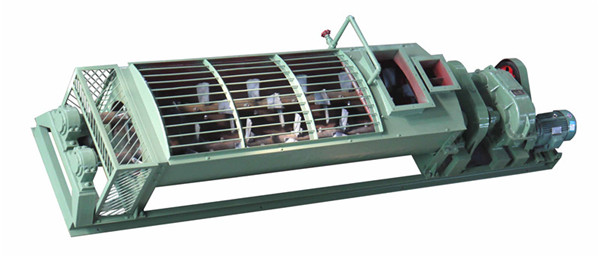

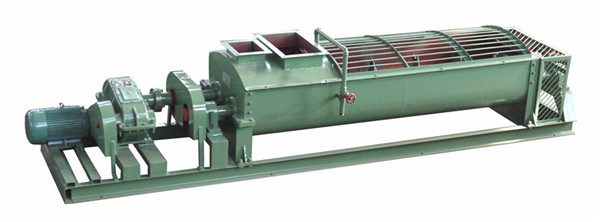

本机由电动机通过三角胶带,带动齿轮箱,使两根主轴及浆叶从粉槽两边向中心回转,搅拌粉料,前挂脚在出料口前,保证主轴的位置稳定。已经粉碎的粉料经筛选后,通过管道自加料口进入机内,吸尘口应与防尘系统风管连接,由风机将机内抽成负压,防止粉尘飞扬,影响工人健康。
在加料口前装有喷水管,使水喷成细滴与粉料混合,水管上装有调节阀门。
防护罩防止杂物落入槽内,在运转时严禁用手或木棒到粉槽中捣捞,以免发生工伤事故,操作工人应戴口罩及穿戴工作服、工作帽,袖口应扎紧。
本机应装按上栓机架上,机架高于地平1500mm,使出料口正好装在WLJ32-3练泥机的给料口上,这样可以节省中间搬运的繁重体力劳动。
左右浆叶的排列不得互相干涉碰撞。如长期停机,则应将粉槽内的泥料出清。
齿轮减速箱冬季用15#机油,夏季用20~25#机油,齿轮箱内齿轮和轴承靠油雾润滑。
前挂脚内轴承用润滑脂,每季度加一次。

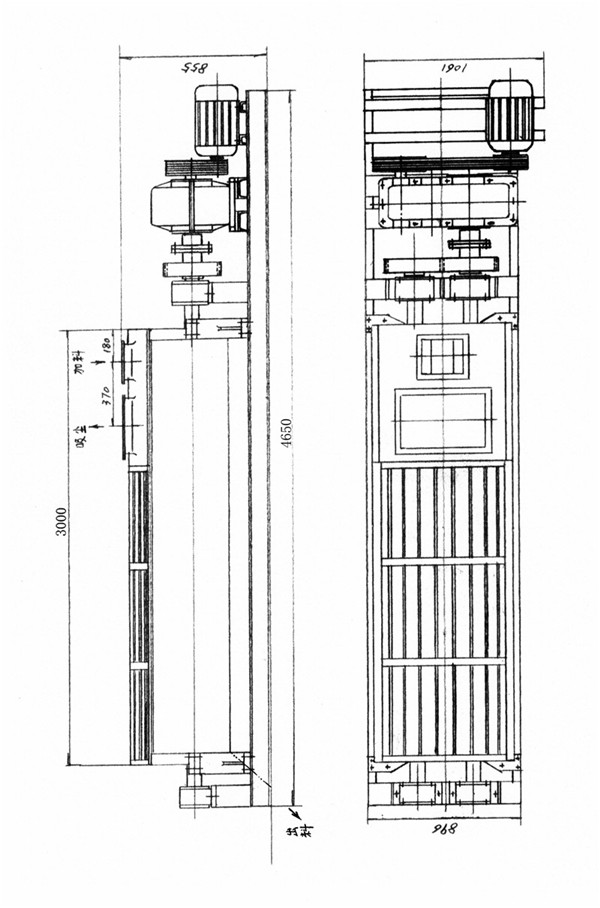

结构图
四、基础:
1、 基础高度应按使用单位需要高度决定,如与粉碎练泥机配套应按配套联合基础来决定。
2、 基础在地面以下深度应按各地土质情况设计决定,但地面以下应为整体钢筋水泥。
五、易损件清单与附图:
序号 | 图号 | 名称 | 数量 | 材料 | 备注 |
1 | Sz-12 | 左浆叶 | 24 | 白口铸铁A3 | |
2 | Sz-04 | 右浆叶 | 24 | 白口铸铁A3 | |
3 | Sz-14 | 齿轮 | 2 | 45 | |
4 | Sz-08 | 割泥刀 | 2 | 45 | |
5 | 轴承 | 2 | 6315 | 叶轴后端 | |
6 | 轴承 | 2 | 1312 | 叶轴前端 |
