切条切砖机
发布时间:2016-04-22 20:47
















一、概述:

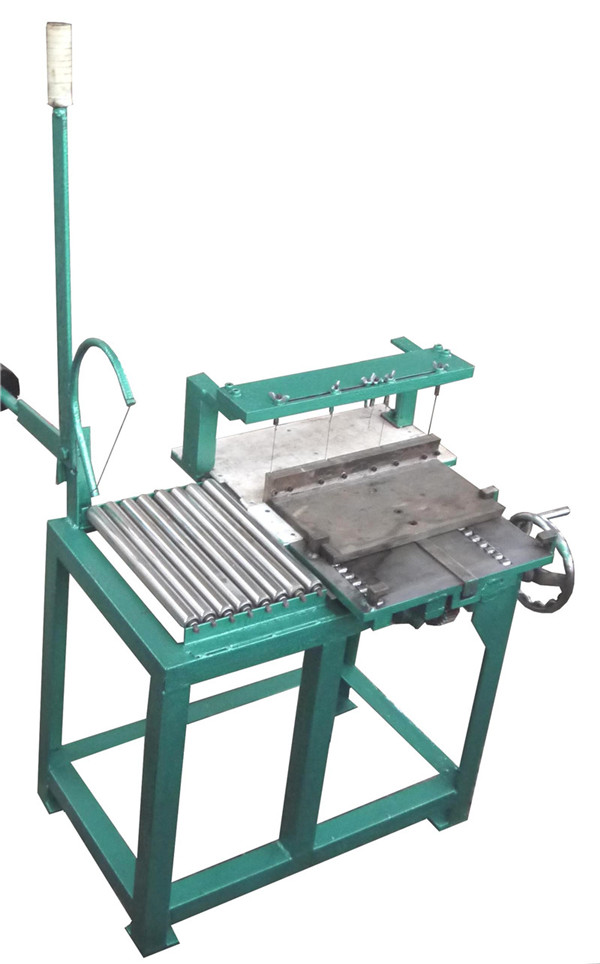

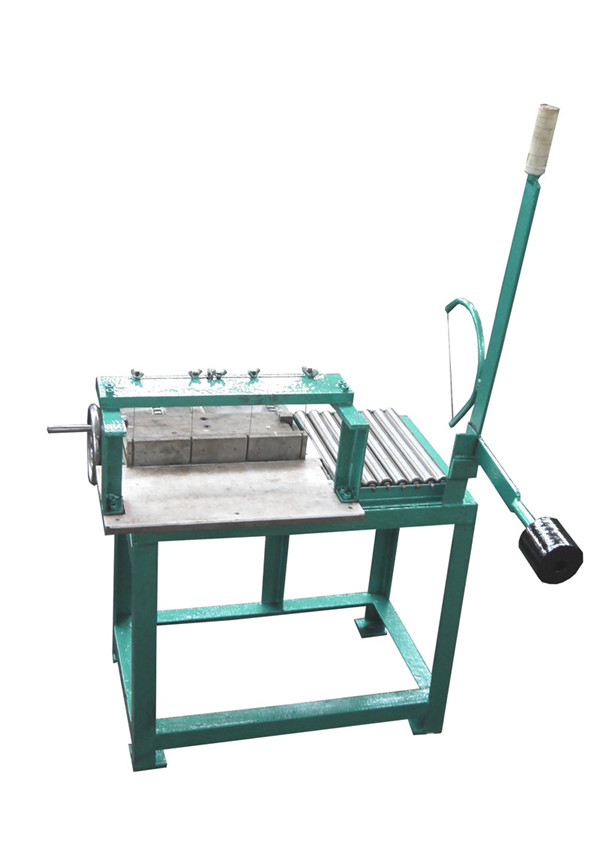

切条切砖机是按用户需要定制的专用设备,主要用于切泥条或切一定长度的泥坯或泥砖,也可用在切制一定长度的泥条、泥管、泥片。


二、使用说明:

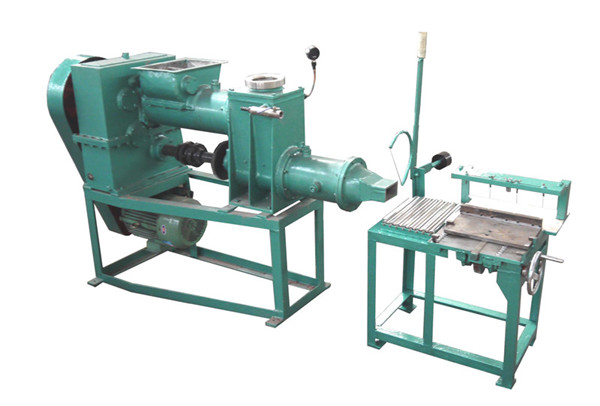

使用本设备前,先将机架(序11)调整至与真空练泥机的出泥口(序10)相适应的高度,定位固定。做好相应的准备工作,启动挤泥机,
待泥条(序9)致所需长度后,拉压割泥弓(序2),切断泥条(序9),然后待挤泥机继续挤出(序9)泥条,并将原来切断的(序6)
泥条向前推送,待已切断的泥条全部推上(序3)中间承接板,并达到一定长度位置后,用手推动(序3)中间承接板及(序6)泥段至
待切割位置(有档铁定位),然后摇动(序5)手轮,将待切割泥段推过(序12)割泥钢丝,完成所需长度的泥段或砖坯、管坯的切割。
已经割好的泥段或砖坯、管坯在原位等待第二次的切割,第二次切割时的泥坯推动第一次切割的泥坯前进至(序5)割后泥坯承接板的
取坯位置(双点划线位置),然后人工取下。

按照上述程序,继续多次的制坯切坯工序。可参看结构示意图。

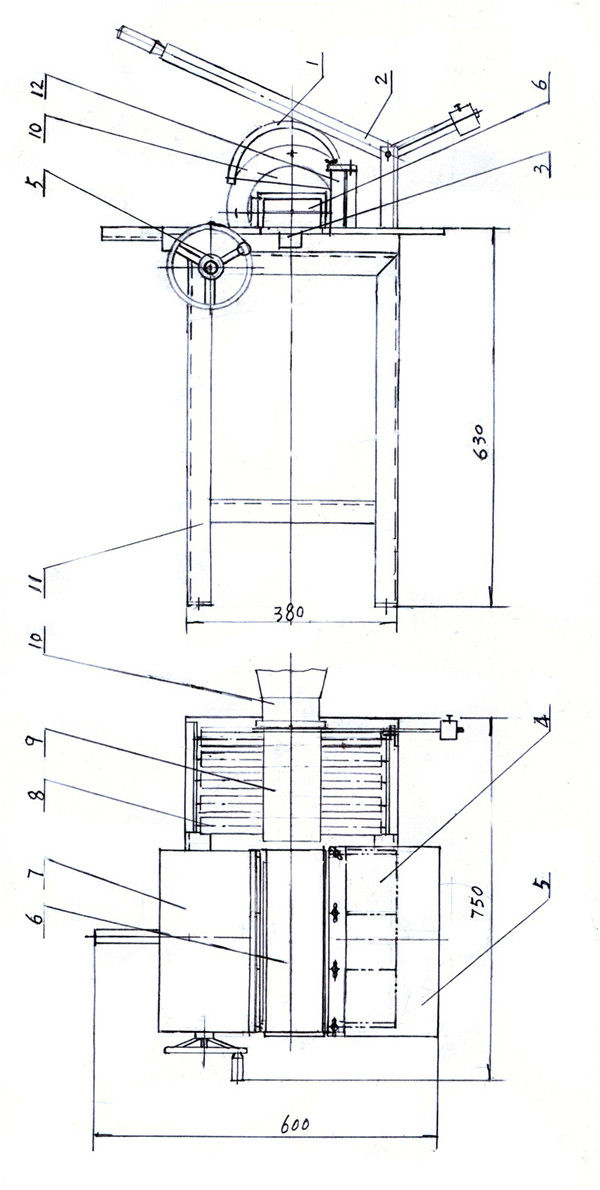

三、结构示意图:




1.割泥弓    2.割泥手柄及支架   3.中间承接板   4.已割好泥段5.割后泥坯承接板     6.待割泥坯

7.割泥坯(砖)机构         8.承运滚轮   9.挤出泥段   10.出泥口  11.机架  12.割泥钢丝架
