一、用途与特点:

本机专供在真空状态下将溶融的掺蜡瓷进行搅拌，使浆料更均匀，并将浆内空气抽去。

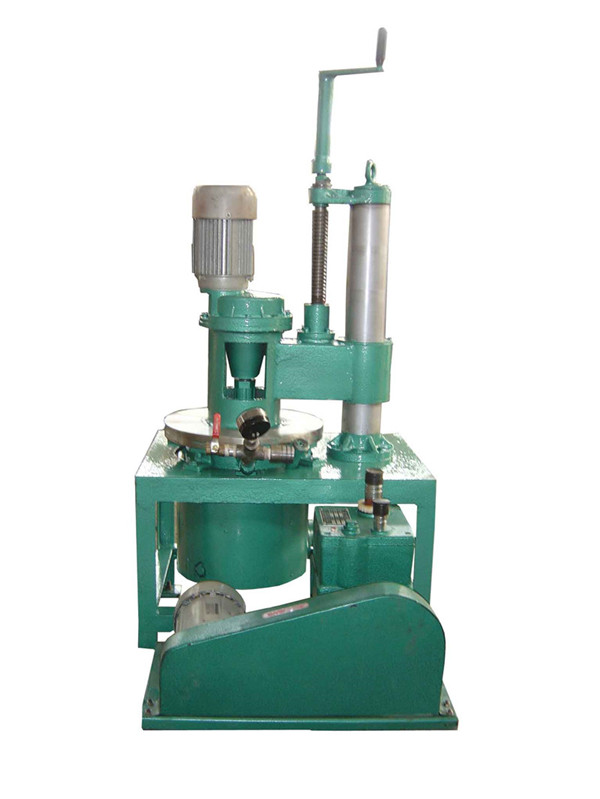

本设备由机架与工作台、立柱与横梁、真空与加热桶、电机、电器箱、真空泵（用户自备）等部份组成，其主运动即搅拌头的旋转运动是由搅拌电机通过齿轮箱传动的，而搅
拌头的升降运动是由另一电机经过减速后，通过丝杆、螺母完成的。
本机的最大的特点是：浆料可在密闭容器内拌和、加热、抽真空三大功能作用实行一次完成，对提高瓷件的质量起到不可估量作用，特别是在特种瓷件的制作过程中不可缺少。


二、主要技术参数:

1、浆桶容积：                   Φ150×180mm
2、浆桶真空度：                0.085—0.095MPa
3、瓷浆温度：                  ≤75℃--100℃
4、搅拌轴转速：                ≤300转/分（可调）
5、搅拌电机：                  0.37KW调速电机
6、真空泵：                     2X-4型（抽气速率：4升/秒，极限真空：6×10^-2Pa, 电机功率：0.55KW）


三、结构概述:

本机由机架、立柱及升降传动部分、加温真空桶、搅拌立轴及横臂、电器箱等几部分组成，其主运动搅拌立轴的旋转运动是由搅拌电机通过齿轮箱传动而实现，搅拌立轴的升
降运动是由丝杆传动实现的，瓷浆的温度由电加热油而实现的，可通过自动温控仪控制和调节，真空度是由2X-4真空泵抽吸实现的，由真空表指示。


四、使用与保养:

先将快速和蜡搅拌过的瓷浆倒入浆桶中，使搅拌头下降至贴牢加热真空桶的法兰，对准位置，使上盖与加热桶的两法兰轻微接触，关紧放气伐并检查其它部位是否有故障，当
检查完毕后打开加热开关，使加热桶与浆桶加热至设定温度（一般为75℃--85℃左右），注意温度仪指示，就可启动搅拌头搅拌一定时间，然后打开放气伐，提升搅拌头，待
上升至足够高度，即可把浆桶提出，放入另一浆桶继续工作。
本机所有轴承处、立柱、丝杆等相对运动面都应经常加机油润滑.

另外：
1、考虑到搅拌过程中有崩浆，所以只允许浆料的高度为浆桶的一半。
2、在进行搅拌和抽真空前，必须先检查放气伐是否关紧。
3、在搅拌头上升之前，必须先要打开放气伐向桶内充气，否则升降传动部分会被拉坏，在上升过程中必须注意高度，下降过程中，上盖接近桶口时，用手微调，将盖压好，否
     则上升和下降都会拉坏或撞坏升降传动部分。
4、加热桶内可以从加油孔加一般普通燃点较高的导热油，而且加油高度为油面比工作台面略低即可。


五、故障与排除方法:

本机一般不会产生故障，如果一旦出现下列现象，可采用下列方法解决：
1、拉坏或撞坏升降部分，必须严格按操作规程及使用注意事项办。
2、油温不显示，一般为电热管或测温系统损坏，也可能是未调好测温仪，或保险丝损坏，必须重新调正或更换。
3、真空不显示，一般可能是放气伐未关闭或未闭严，或者是真空管路密封及真空泵有损坏、漏气现象，必须整理及更换。
4、传动部分有异常声响，必须调正轴承间隙，检查传动各部件。

六、附图与基础:

1、     本机因负重及振动不大，可不做基础或用膨胀螺丝固定。

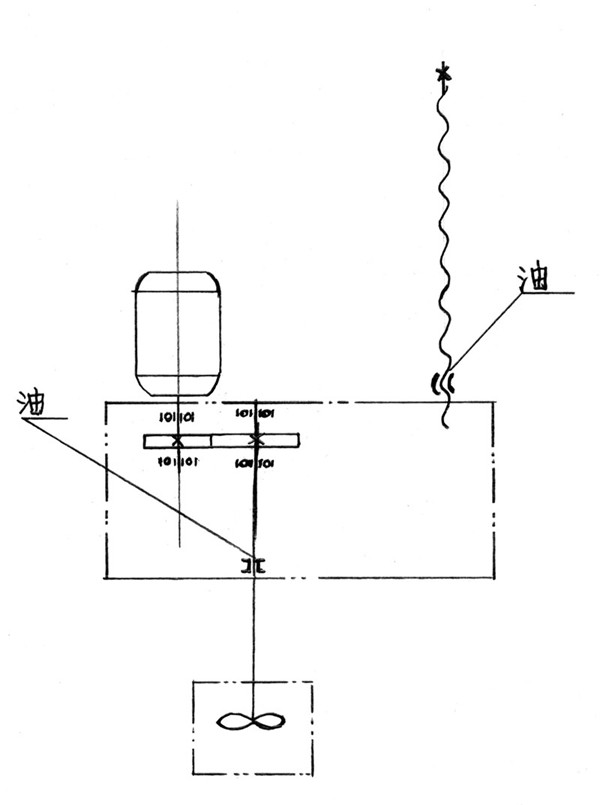

2、     传动系统图

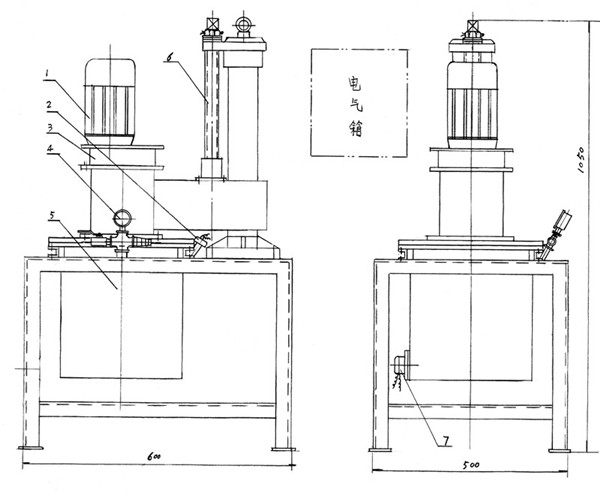

3、     结构示意图:




1、电机      2、加油孔测温表    3、齿轮箱    4、真空表
5、加热桶    6、升降丝杆        7、电加热棒
