一、用途：
本机为陶瓷生产过程中的原料处理粉碎设备，它与加料提升机、振动筛、拌和机、练泥机等组成一条龙连续化泥料生产线。
本机由18.5KW电机带动，使碾砣作27转/分慢速转动，压碎泥块而达到粉碎效果。视粒度大小每小时产量可达5~6吨，在粉碎陶瓷碎
片等熟料以及焦宝石等硬性陶瓷原料时每小时产量3~4吨，或者可能更少些。
本机还可作为粉碎煤粉、矾土、石英砂等其它材料的粉碎设备。可以干法粉碎, 也可增加一些附属设施进行湿法粉碎。
二、技术规格：
1、主轴转速∶ 27转/分
2、电机 18.5KW
3、外形尺寸 主机架部份∶2900×4240×1500
传动轴部份∶1100×750×750
4、安装占地面积∶ 16M2
5、石碾砣规格∶ φ1400~φ1600×450~500
6、石碾底规格∶ φ1500×450
7、产量∶ 3~6吨/小时
三、结构概述：
本机由上横轴（小伞轮）部件、机架部件、主轴部件、碾砣横轴部件、括泥板部件、过桥传动轴部件等六大部组成。石碾底φ1500×450
及石碾轮φ1400×450由使用单位自备。碾砣外圈的防护罩和加料斗，平皮带滑移器必须现场配制。
本机第一级传动用C型三角带传递动力，第二级用168×8平胶带传递动力，第三级为（DP1，Z10）和（DP1，Z60）一对伞齿轮互相啮合传动。
四、安装与使用：
本机出厂时为非整机的部件六大部份，因此在投产使用前的安装准确就显得尤为重要，在安装前必须预先搞好水泥基础，参考基础图浇灌，
预留底脚方孔，在找正定位后再二次灌浆。
在安装中，找正轴中心线（方天心轴）与上横轴的水平和垂直方向的零线。调正好上横轴油令步司的间隙，油令步司的垫铁假如不能满足
安装需要时，可使用硬木块或铁皮作为垫块。
在安装中必须保证两个碾砣与轴线对称，否则开车后容易造成整个机身的严重晃动和摇摆。
为了保证安全生产，避免有人在碾砣防护罩内检修或加油时突然开车而造成人身事故，故必须装有电铃。在开车前先拉响电铃，发出警报，
铃毕后再开车。
为了保证安全生产，三角皮带和平皮带必须现场加做防护罩壳。
在开车前必须先检查上横轴和碾砣的横轴的铜套是否已经加满油，否则不准开车。
在安装中必须用石棉线塞满碾底以保证密封的可靠性，待使用六个月后必须把碾底拆开，检查密封是否良好并更换润滑油脂。
五、润滑：
| 序号 | 部件名称 | 润滑油 | 加油检查期 |
| 1 | 上横轴 | 润滑脂（黄油） | 三个月一次 |
| 2 | 碾砣轴套 | 20#机械油 | 每班二次 |
| 3 | 传动伞齿轮部份 | 润滑脂（黄油） | 每周一次 |
| 4 | 碾底部份 | 润滑脂（黄油） | 六个月一次 |
| 5 | 传动轴轴壳 | 润滑脂（黄油） | 三个月一次 |
| 6 | 方活零部份 | 20#机械油 | 每班二次 |
六、轴承明细表：
| 序号 | 安装部份 | 型号 | 尺寸 | 数量 | 备注 |
| 1 | 大伞轮下垫 | 8322 | φ190×φ110×63 | 1 | |
| 2 | 碾砣端面 | 8320 | φ170×φ100×55 | 2 | |
| 3 | 碾底 | 7320 | φ215×φ100×47 | 1 | |
| 4 | 过桥轴 | 311 | φ120×φ55×29 | 2 | |
| 5 | 上横轴 | 3616 | φ170×φ80×58 | 1 | |
| 6 | 上横轴 | 312 | φ130×φ60×31 | 1 | |
| 7 | 上横轴 | 7612 | φ130×φ60×49 | 1 |
七、易损件表：

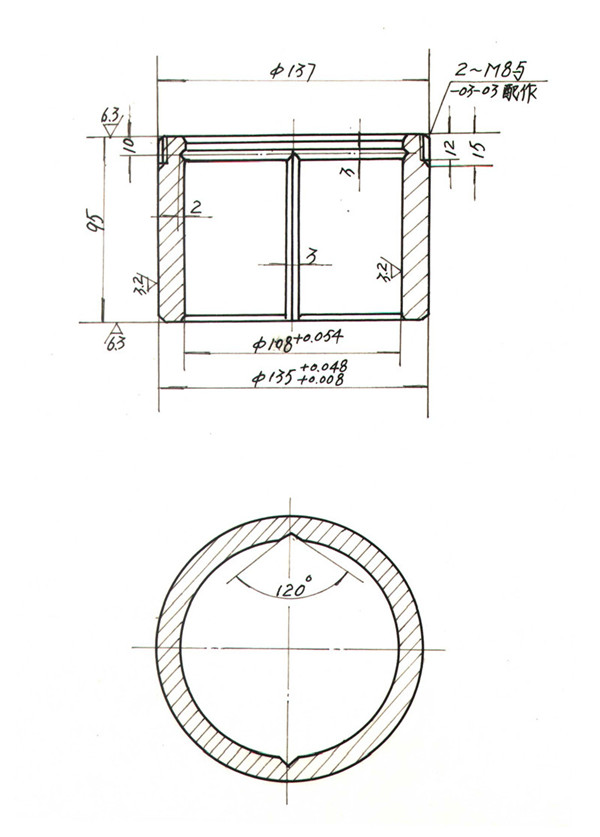

| 序号 | 图号 | 名称 | 数量 | 材料 | 备注 |
| 1 | -02-07 | 方天芯壳子 | 1 | HT20-40 | |
| 2 | -02-13 | 大伞轮 | 1 | HT20-40 | |
| 3 | -06-06 | 轴套 | 4 | 球墨铸铁 | |
| 4 | -01-07 | 小伞轮 | 1 | HT20-40 | |
| 5 | 碾砣 | 2 | 花岗岩 | ||
| 6 | 石碾底 | 1 | 花岗岩 |

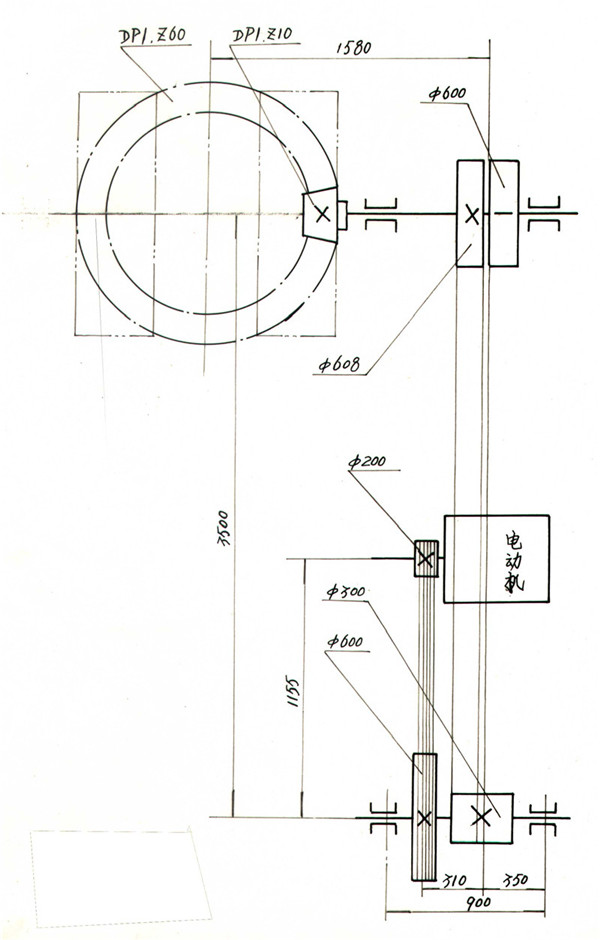

传动示意图
传动示意图
说明∶1、本图供石制品厂制造、订货用，计量单位为毫米
2、内孔尺寸宜留少些余量，以便在安装浇注矾浆之前就现场配制修正
3、括号内尺寸（45）（270）为水轮碾机加工尺寸
说明∶1、本图供石制品厂制造、订货用，计量单位为毫米
2、内孔尺寸宜留少些余量，以便在安装浇注矾浆之前就现场配制修正
说明∶
1、 挖土必须挖到老土层，深度视各地现场土质情况而定，本基础深度暂定为800mm
2、 混凝土深度500以上用200#，500以下用150#，超过深度应用150#毛石混凝土打底
3、 混凝土支架用300#，必须与基础一次浇成
4、 预留孔要待机器安装找正后，用300#二次灌浆
5、 支架基础钢筋间隔165mm分布，φ2200钢筋间隔200mm分布，支架钢筋与基础钢筋必须连接
6、 如现场土质情况较好，其基础部份钢筋可以不用
7、 右支架浇铸时，应考虑拨叉的按装位置
8、 图中电机基础孔安装尺寸305为Y型电机，尺寸286为JO2型电机
| 序号 | 名称 | 规格 | 件数 | 备注 |
| 1 | 主轴部份 | 1 | ||
| 2 | 上横轴部份 | 1 | ||
| 3 | 机架部装 | 1 | ||
| 4 | 皮带防护罩壳 | 1 | 用户自备 | |
| 5 | 皮带拨叉部装 | 1 | 用户自备 | |
| 6 | 平皮带 | 168×8、长9.7米 | 1 | |
| 7 | 传动部装 | 1 | ||
| 8 | 电机 | Y200L1-6 | 1 | 18.5KW |
| 9 | 电动机滑轨 | 26＂ | 2 | |
| 10 | 螺栓 | M16×300 | 2 | |
| 11 | 螺栓 | M16×75 | 4 | |
| 12 | 螺母 | 4 | ||
| 13 | 垫圈 | 4 | ||
| 14 | 地脚螺栓 | M16×300 | 4 | |
| 15 | 螺母 | 4 | ||
| 16 | 垫圈 | 4 | ||
| 17 | 碾底 | φ1500×450 | 1 | 用户自备 |
| 18 | 碾砣防护罩壳部装 | |||
| 19 | 碾砣 | φ1400×450 | 2 | 用户自备 |
| 20 | 生泥加料斗部装 | |||
| 21 | 三角胶带 | 内周长3550 | 4 | C型 |
| 22 | 刮板部装 | 1 | ||
| 23 | 碾砣横轴部装 | 1 | ||
| 24 | 电动机三角轮 | 1 | ||
| 25 | 扩墙及筛板 | 水泥及金属网 | 1 | 湿粉碎时装置 |
