一、用途：

本机为粗陶生产过程中的原料处理粉碎设备，它与生泥加料提升机、振动筛、拌和机、练泥机等组成一条龙粗陶泥料生产线。

本机由7.5KW电机带动，使碾砣作23~25转/分慢速转动，压碎泥块而达到粉碎效果。视粒度大小每小时产量可达5~6吨，在粉碎陶瓷
碎片等熟料以及焦宝石等硬性陶瓷原料时每小时产量3~4吨，或者可能更少些。
本机还可作为粉碎煤粉、矾土等其它材料的粉碎设备。


二、技术规格：

1、主轴转速∶                                      23~25转/分
2、电机                                                 7.5KW
3、外形尺寸                                          2700×1800×1750
5、石碾砣规格∶                                    φ800×300
6、石碾底规格∶                                    φ1000×250
7、产量∶                                               0.5~2吨/小时


三、结构概述：

本机由上横轴（小伞轮）部件、机架部件、主轴部件、碾砣横轴部件、括泥板部件、过桥传动轴部件等六大部组成。石碾底φ1000×2 50
及石碾轮φ800×300由使用单位自备。碾砣外圈的防护罩和加料斗，平皮带滑移器必须现场配制。
本机第一级传动用B型三角带传递动力，第二级由齿轮箱变速输出用C型三角带直接带动碾砣旋转。


四、安装与使用：

本机出厂时为非整机的部件六大部份，因此在投产使用前的安装准确就显得尤为重要，在安装前必须预先搞好水泥基础，参考基础图浇灌，
预留底脚方孔，在找正定位后再二次灌浆。
在安装中，找正轴中心线（方天心轴）与上横轴的水平和垂直方向的零线。调正好上横轴油令步司的间隙，油令步司的垫铁假如不能满足
安装需要时，可使用硬木块或铁皮作为垫块。
在安装中必须保证两个碾砣与轴线对称，否则开车后容易造成整个机身的严重晃动和摇摆。
为了保证安全生产，避免有人在碾砣防护罩内检修或加油时突然开车而造成人身事故，故必须装有电铃。在开车前先拉响电铃，发出警报，
铃毕后再开车。
为了保证安全生产，三角皮带和平皮带必须现场加做防护罩壳。
在开车前必须先检查上横轴和碾砣的横轴的铜套是否已经加满油，否则不准开车。
在安装中必须用石棉线塞满碾底以保证密封的可靠性，待使用六个月后必须把碾底拆开，检查密封是否良好并更换润滑油脂。


五、润滑：


序号	部件名称	润滑油	加油检查期
1	上横轴	润滑脂（黄油）	六个月一次
2	碾砣铜套	20#机械油	每班二次
3	碾底部份	润滑脂（黄油）	六个月一次
4	方天芯部份	20#机械油	每班二次




六、轴承明细表：


序号	安装部份	型号	尺寸	数量	备注
1	大三角轮下垫	8117		1
2	碾砣端面	8115		2
3	齿轮箱部份	212		2



七、易损件表：


序号	图号	名称	数量	材料	备注
1	LNJ80-14	横旦衬套	2	球磨铸铁
2	LNJ80-14	碾底衬套	1	球磨铸铁
3	LNJ80-14	碾砣衬套	4	尼龙1010
4	LNJ80-14	碾砣	2	花岗岩
5	LNJ80-14	石碾底	1	花岗岩

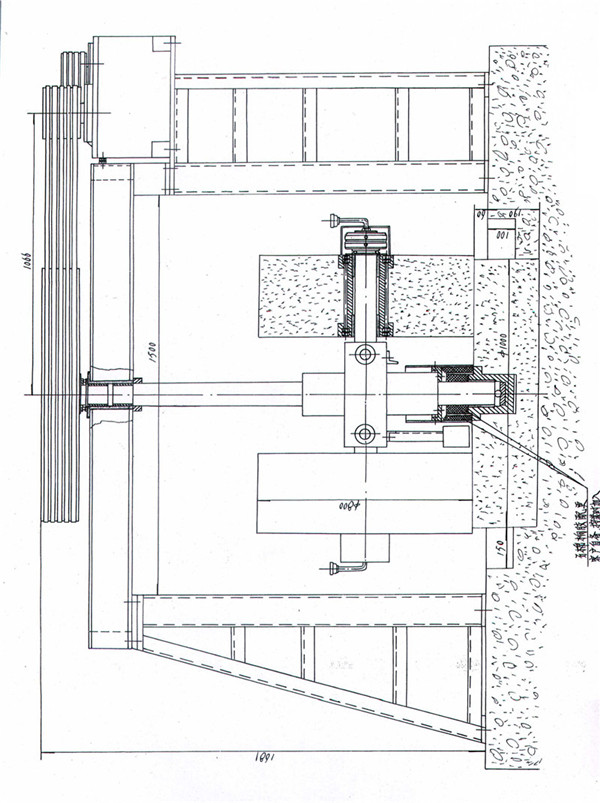

结构示意图：

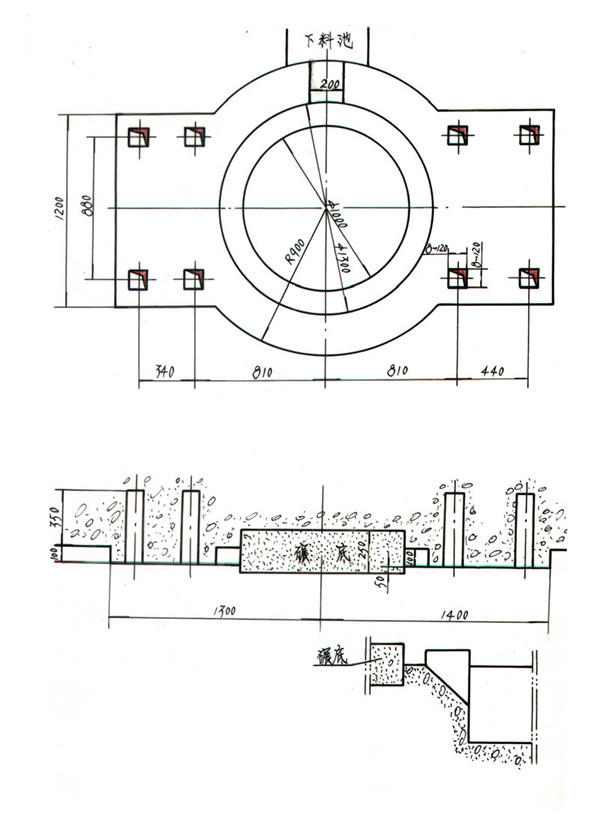

基础图：


注∶1、第一次根据当地土质做好基础
2、机器按装校正后灌浆
3、表面粉刷

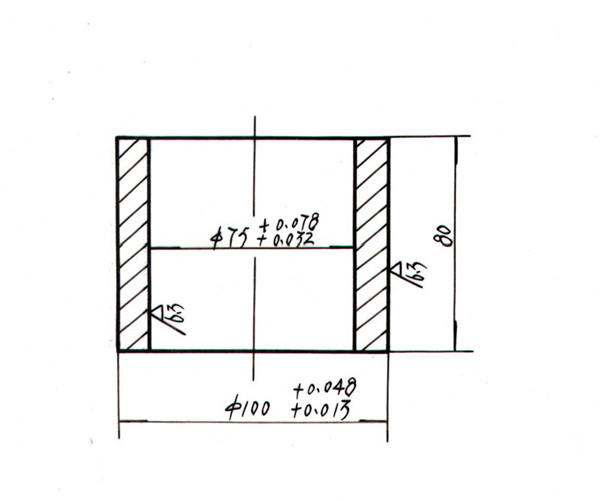

-03        碾砣         花岗岩        2件





-10     碾砣套     尼龙1010      4件



-22     碾底套             HT200     1件






-25     石碾底      花岗岩     1件





-30     横旦内套     HT200      2件
