一、用途与说明：

真空练泥机是陶瓷工业中的主要专业机械，主要用于砖瓦、日用瓷、工业瓷的泥料制备，在出泥口前端加上各种不同的模具，可挤压成型各种陶瓷及瓦状等各种陶瓷元件。如果用在日用陶成型自动生产线上，可成为自动定量投料机。
该练泥机适应练制的泥料水分在18.5---22%之间，对含硬质料比较高的泥料，泥料含水率应偏低一些，对含软质料比较高的泥料，沿线料含水率可偏高一些。
运用中如果需尽量减少泥料中铁质，在订货时应说明，在制造中可将所有接触泥料部份的零部件用不锈钢材料。



二、技术性能与规格：

1、产量：                       <50kg/h---80kg/h
2、出泥口直径：                 ф50---ф70mm
3、泥料含水率：                 18.5---22%
4、功率：                       2.2千瓦（电机Y112M-b）
5、泥料真空度：                 0.085---0.09Mpa
6、真空泵：                     2X-8旋片真空泵，功率1.5千瓦（用户自备）
7、总功率：                     3.7千瓦
8、全机重量：                   300----400kg（分不同传动方式）
9、外形尺寸：                   1200×600×900mm（不包括真空泵）
10、出泥筒螺旋叶直径：          ф100mm


三、结构：

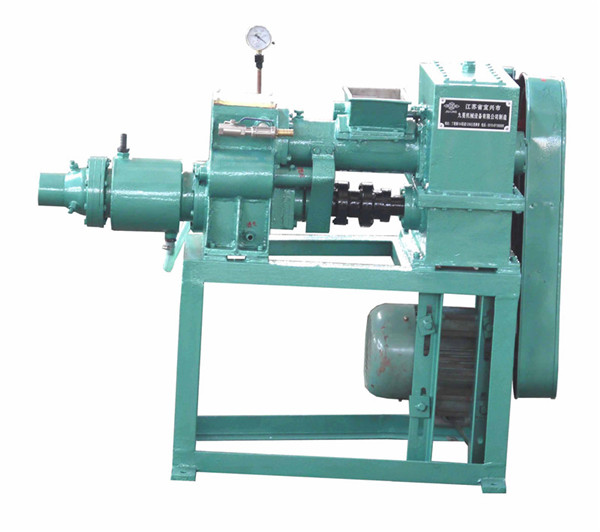

ZKJ100型真空练泥机是双轴单传动卧式练泥机，主要结构有下列几部分组成∶电动机、齿轮箱、加料及机身、上下螺旋叶轴、筛板、真空室、机头及出泥口、真空泵（用户自备）及真空表等几部份组成。
 上下螺旋叶轴上装有搅拌叶及各一段不同用途的螺旋叶，塑性泥料在机内受到破碎、剪切混合及输送挤压等作用，制备成所需的泥料。
泥料在真空室内接受真空泵抽吸，极大地改变了泥料的物理性能。该机详细结构见附图。


四、安装使用与维修保养：

1、  为了保证泥料的质量及物理性能，必须确保机器的各接头处无漏气现象。若有漏气现象，各接头处必须重新垫好纸垫，并涂抹好密封胶。
2、  若泥料水份偏高，真空室会有泥料搭桥而造成堵泥现象，应及时打开真空室盖，出空泥料后重新开机，并尽量降低泥料水份。
3、  真空室前后有两段螺旋叶，真空室筛放在单位时间内只能通过一定量的泥料，故不能为了只追求产量而向料斗内多加泥，造成真空室堵泥而停机整理。
4、  机器使用一定时间后，若练泥机的真空室及加料斗位置发现有泥料回流现象，应立即维修或更换螺旋叶。
5、  每次使用后在停机前，都必须尽量将机内泥料吐空，并且停机后必须将出泥口及加料斗进口处用塑料布封住，否则再开机时会产生电动机无法起动等现象。
6、  泥料含水率直接影响机器的正常运转，含水率低会造成负荷过大，含水率高会造成泥料回流并影响产量及质量。
7、  真空泵使用一段时间后会有积水现象，必须定期放水。
8、  更换出泥口或改装模具，挤压成型陶瓷制品，必须尽量考虑与产量相匹配。
9、  真空管不能用软塑料管或软橡胶管，防止管子被吸偏影响抽真空。
10、安装在室内地坪上钻四只M12膨胀螺钉，固定练泥机并找正水平。



五、易损件清单（附图）：
