一、用途：

本机与真空泵配套，广泛用于陶瓷、建材、耐火及冶矿等行业的泥料真空处理，提高原料的物理性能，消除泥料中的气泡，增强陶瓷制品的强度，减少陶瓷制品在制作过程中出现的变形、开裂等现象，本机还可用于陶瓷制品的开片、挤管及挤制异型制品。



二、主要技术性能与参数：

1、出泥筒螺旋叶直径∶              φ260mm
2、挤泥轴转速∶                    24.7转/分
3、出泥口工作高度∶                440
   出泥口规格∶                    □160×160mm
4、电机功率∶                      22KW（Y180L-4）
5、产量∶                          2~3吨/小时
6、单机重量∶                      4吨
7、外形尺寸∶                      3600×1400×1300mm



三、结构及工作原理：

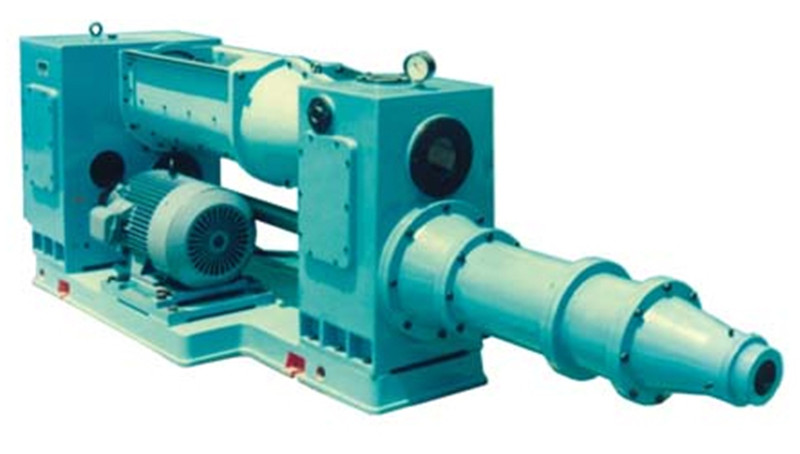

φ260真空练泥机有电动机、齿轮箱部件、拌泥部件、真空室部件、及挤泥部件组成，
（参看外形结构图），输入转速为1450转/分，经齿轮箱部件变速，拌泥轴和挤泥轴为24.7转/分，本机采用特殊结构的密封和双列滚柱轴承，因此本机在运行中使用效果好、寿命长、维修少，而且方便。
泥料在本机内经∶拌和                第一次挤练              栅板割碎                 抽真空
第二次挤练                      吐泥段或挤制品等工序。因此练制的泥料质量好，挤制陶瓷制品推力大，真空室不易搭桥堵塞。
本机的齿轮箱将过去唐山设计的侧盖齿轮箱改为哈夫齿轮箱，将原输入960转/分改为输入1450转/分增加了一级变速轴及齿轮，实际功率大大提高，而且齿轮箱钢性好、不漏油，维修方便。



四、使用与保养：

在使用时必须注意以下几点∶
1、粉槽及真空室堵泥后不能用木棍、铁棍等作为撬棍在不停机的情况下撬泥、压泥，更不
   能掉入粉槽及真空室内。
2、使用时必须先开真空泵再开机，停机时必须先停机再停真空泵，以免部份泥料不形成真
   空。
3、如果发现有真空度达不到要求的情况，肯定是密封有了缺陷，可检查不密封处进行纠正，如果真空室下部主轴部份不密封，可将填料压盖略为压实一点。
4、泥料含水率太高或太低都不能练制，如果发觉泥料含水率太低，切忌不能向机内浇水，以免泥料在机内打滑而产生返泥现象严重。
5、螺旋叶严重磨损，可以在外圆上进行焊接，栅板严重磨损也可焊接，确保栅板泥槽宽度在12~14mm左右。
6、齿轮箱内必须保证油面在一定的高度，防止齿轮箱内断油，齿轮箱内用20号机械油，3~6个月必须更换。
7、为了防止栅板被泥料中的石子、木棒、长纤维及铁块堵塞，造成机器损坏，必须每隔1~2天将栅板拆下检查并清除堵塞物，拆卸栅板是从真空室内松下压紧栅板的四颗螺丝及法兰，就可拿出栅板。



五、易损件目录：

1、  螺旋叶∶
