一、用途与说明

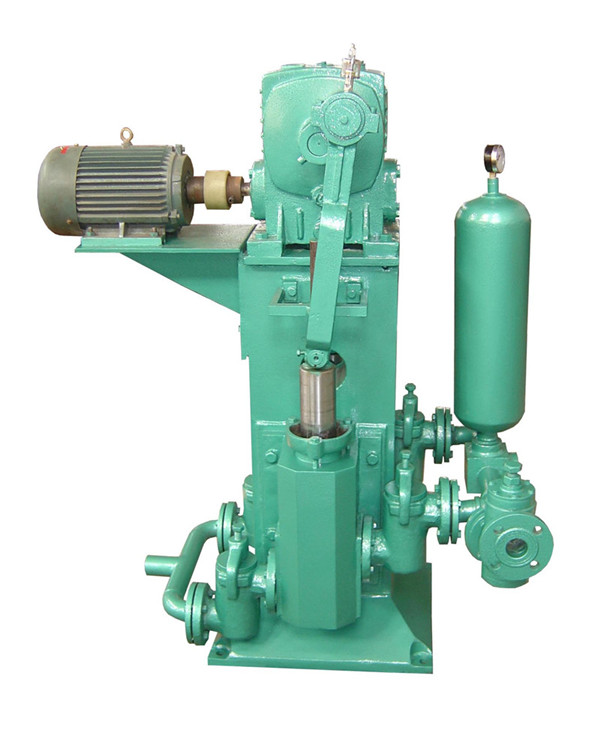

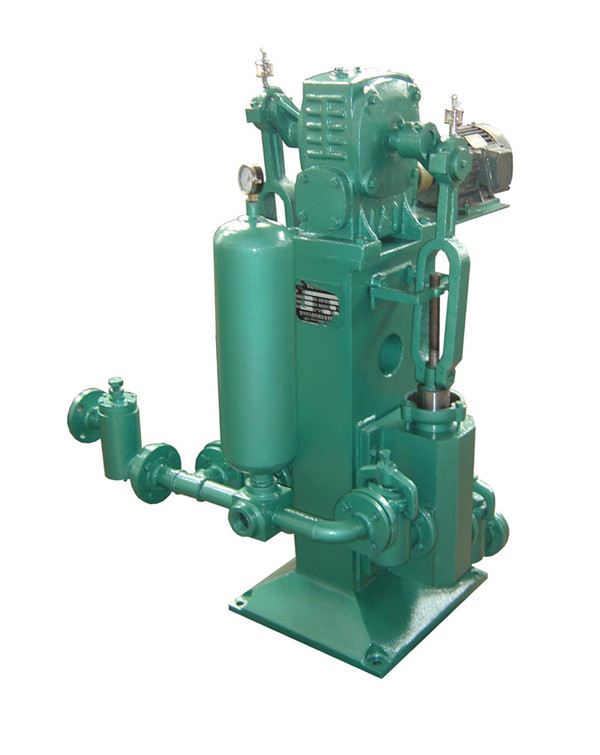

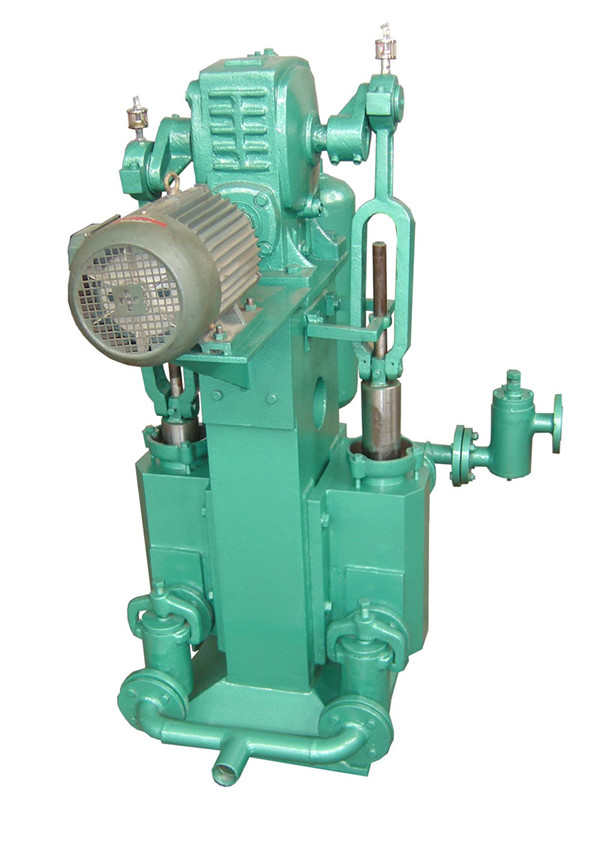

NJB-75双缸泥浆泵为双缸、立式机械传动，采用涂铬金属柱塞的新型泥浆泵，广泛应用于陶瓷、化工、造纸、纺织、印染等行业粘稠浆料的压力输送。
排送的泥浆等粘稠液体中，均不应含有对泵的金属部件及密封橡胶件起化学作用的杂质（若确需输送此类液体，订货时应予以说明，可选用特殊材料），也不应含有长纤维、棒类杂质及大颗粒固体杂质。
二、技术性能与规格
1、最大输出压力： 0.8Mpa
2、最大输出流量： 3M3/小时
3、柱塞直径： ф75 mm
4、柱塞行程： 160 mm
5、柱塞冲次： 44次/分（单缸）
6、缸数： 2
7、泥浆吸入高度： 4—5M（泥浆比重为1.4—1.6时）
8、电机型号功率： Y100L2—4（3千瓦，1420转/分）
9、外形尺寸： 1100×900×1350 mm
三、结构
NJB-75双缸泥浆泵由机械传动部分和柱塞泥浆泵部分组成。柱塞泥浆泵部分由缸体、金属柱塞、填料密封、进出泵阀、调压阀、空气稳压罐等组成。机械传动部分由电机、蜗轮减速器、曲柄连杆机构组成。
柱塞泥浆泵部分在运行中，从浆池内吸入一定量泥浆，并使其具有一定的压力能排出。由于采用了涂铬金属柱塞及具有良好的密封材料与结构，使泵具有了较高的容积效率和耐磨性能，并且具有维修简单、使用寿命长等特点。进出浆阀采用的是橡胶球阀，具有良好的密封性能，结构极便于拆装。
四、安装与使用
1、 NJB-75双缸柱塞泥浆泵安装中必须首先基本找正水平，然后对地脚孔进行灌浆，待15—20天后重新找正水平，并旋紧地脚螺栓，基础二次水泥灌浆至底板底平面，2—3天后粉刷基础表面。
2、 进浆管为1.5” 水煤气管，两只进浆阀可单独各自进浆、安装二根进浆管及二只进浆阀，也可二只进浆阀用一根2„ 进浆管、一只进浆阀同时进浆。
3、 开车前必须接通柱塞填料压套上冷却水，可用二根ф10的透明塑料管与自来水管接通。
4、 开车时若不能上浆，应打开出浆阀灌水，排出缸体及浆管中的空气，否则不易出浆。
5、 开车前应先用手转动联轴节，使柱塞略为运动，防止蜗轮箱有异常现象，或因长时间不使用，密封圈粘牢在柱塞上。
6、 蜗轮箱中的润滑油，在冬天用10„ 机械油，在夏天用20„ 机械油。新机使用1周左右，必须重新更换新油。润滑油不能低于油面线，防止在运转中出现断油现象。
7、 新机开车前，不应将密封圈压得过紧，避免负荷过大及密封圈发热，造成磨损过大。
8、 正常使用中突然不出浆或压力下降，应打开进出浆阀或调压阀，检查有无长纤维或大颗粒固体物卡住阀门。
9、 进浆管前端应装过滤器，防止长纤维及树枝、大颗粒石块等进入输浆系统。
10、长期不用应将泵及输浆管内余浆放光，并用自来水冲洗干净，防止干涸后卡住柱塞、阀门及管道。

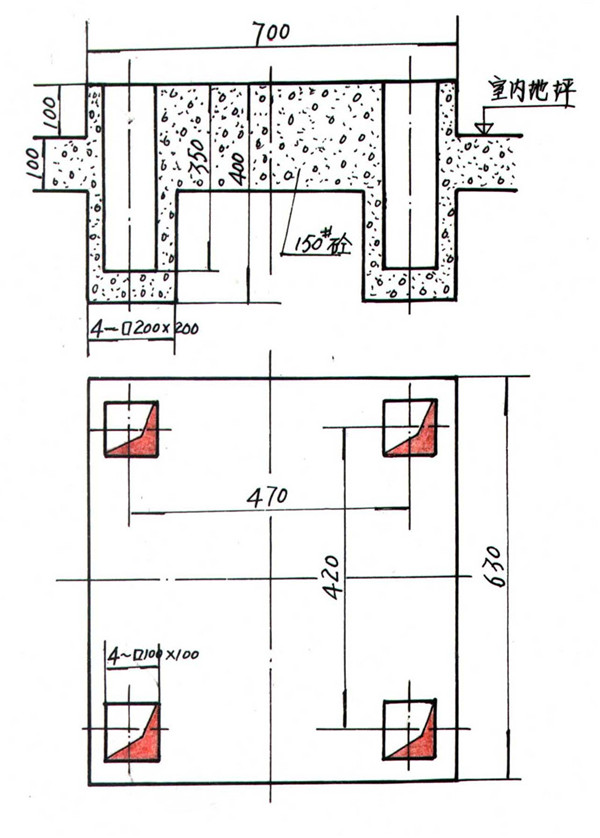

五、 基础图
注∶该基础位置应尽量靠近浆池，具体进浆管长度和高度参看说明书技术说明和参数。
六、 易损件清单与附图
| S/N | 代 号 | 名 称 | 材 料 | 备 注 |
| 1 | HG4-330-66 | 矩形橡胶圈 | 耐油橡胶ⅡⅠ | |
| 2 | JB/ZQ4265-86 | Yx型密封圈 | 聚胺脂-2 | |
| 3 | 橡胶球 | 铁蕊橡胶球 | ||
| 4 | NJB-75-08-04 | 压缩弹簧 | 65Mn | |
| 5 | NJB-75-01-04 | 阀座 | 45 | |
| 6 | NJB-75-08-06 | 阀座 | 45 | |
| 7 | NJB-75-10-01 | 柱塞 | 45 | |
| 8 | NJB-75-08-05 | 弹簧座 | 45 | |
| 9 | NJB-75-08-07 | 弹簧导柱 | A3 | |
| 10 | NJB-75-19 | 哈夫铜套 | ZQSn6-6-3 |

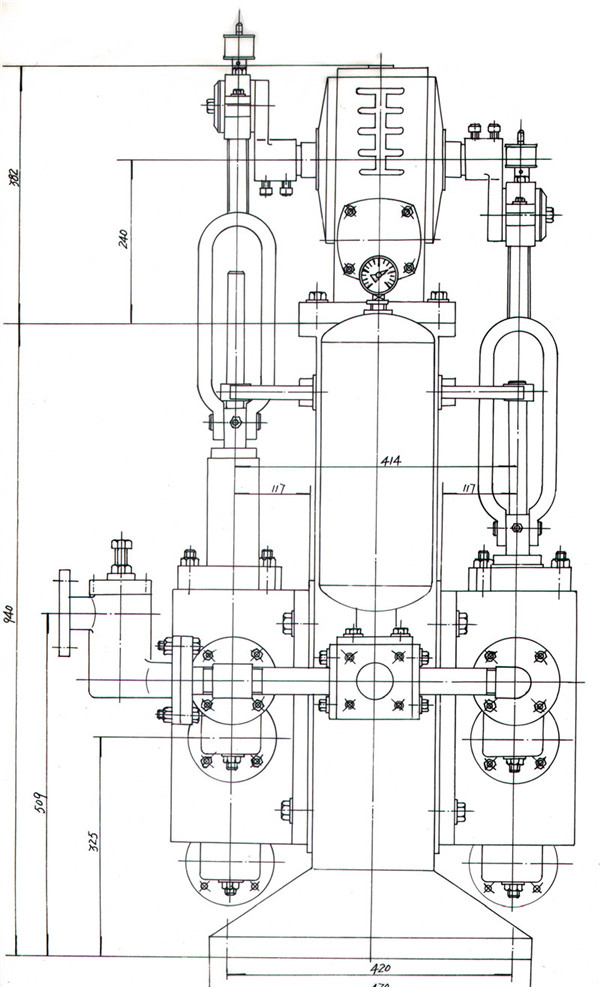

NJB-75双缸泥浆泵结构图
