一、用途与说明

NJB-100双缸泥浆泵为双缸、立式机械传动，采用涂铬金属柱塞或陶瓷柱塞的新型泥浆泵，广泛应用于陶瓷、化工、造纸、纺织、印染等行业粘稠浆料的压力输送。
排送的泥浆等粘稠液体中，均不应含有对泵的金属部件及密封橡胶件起化学作用的杂质（若确需输送此类液体，订货时应予以说明，可选用特殊材料），也不应含有长纤维、棒类杂质及大颗粒固体杂质。


二、技术性能与规格

1、最大输出压力：        1Mpa/CM²
2、最大输出流量：        5M³/小时
3、柱塞直径：            ф100MM或ф110MM
4、柱塞行程：            160MM
5、柱塞冲次：            37次/分（单缸）
6、缸数：                2
7、泥浆吸入高度：        4—5M（泥浆比重为1.4—1.6时）
8、电机型号功率：        Y100L₂—5.5KW、1420转/分
9、外形尺寸：            1500×1100×1700


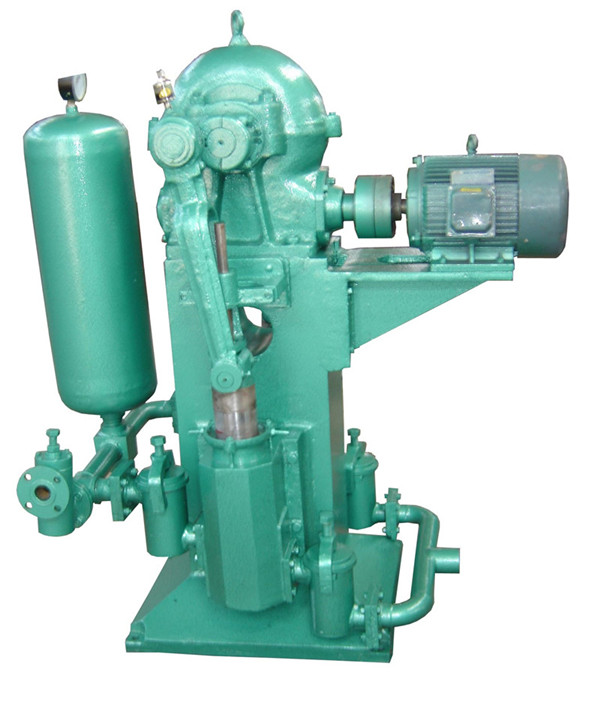

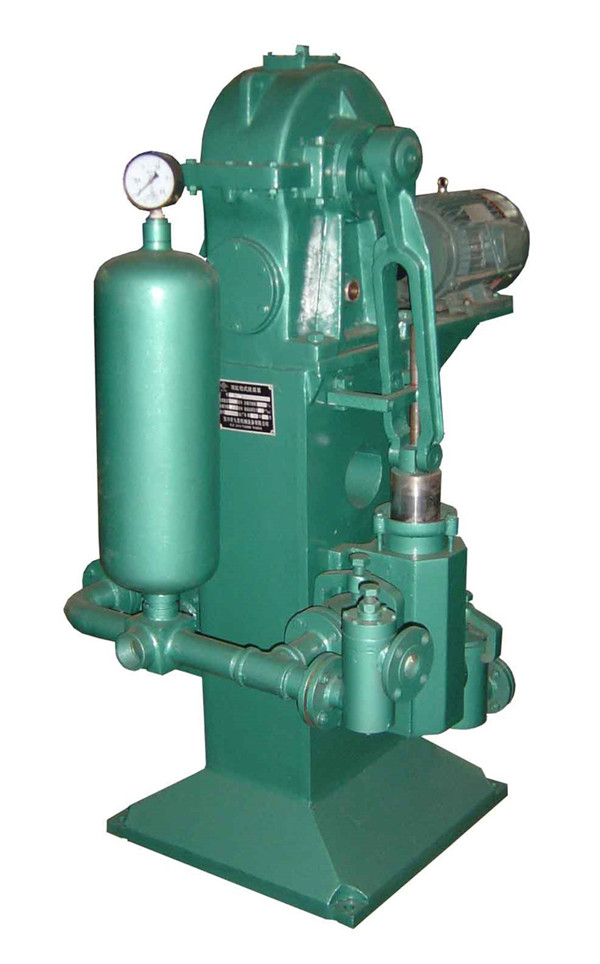

三、结构

NJB-100双缸泥浆泵由机械传动部分和柱塞泥浆泵部分组成。柱塞泥浆泵部分由缸体、金属柱塞、填料密封、进出泵阀、调压阀、空气稳压罐等组成。机械传动部分由电机、蜗轮减速器、曲柄连杆机构组成。
 柱塞泥浆泵部分在运行中，从浆池内吸入一定量泥浆，并使其具有一定的压力能排出。由于采用了涂铬金属柱塞及具有良好的密封材料与结构，使泵具有了较高的容积效率和耐磨性能，并且具有维修简单、使用寿命长等特点。进出浆阀采用的是橡胶球阀，具有良好的密封性能，结构极便于拆装。

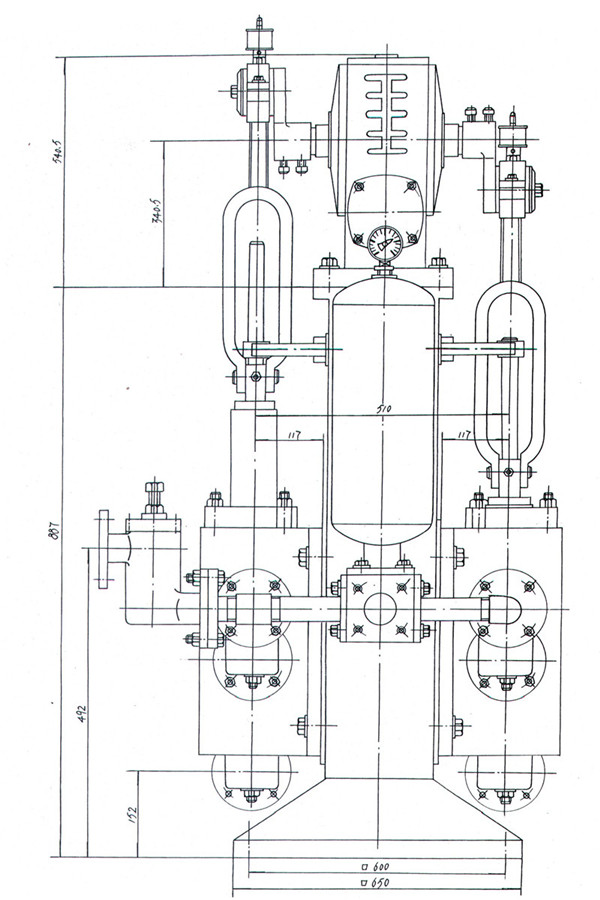

 祥细结构参看附图





四、安装与使用

1、  NJB-100双缸柱塞泥浆泵安装中必须首先基本找正水平，然后对地脚孔进行灌浆，待15—20天后重新找正水平，并旋紧地脚螺栓，基础二次水泥灌浆至底板底平面，2—3天后粉刷基础表面。
2、  进浆管为2^” 水煤气管，两只进浆阀可单独各自进浆、安装二根进浆管及二只进浆阀，也可二只进浆阀用一根2^„ 进浆管、一只进浆阀同时进浆。
3、  开车前必须接通柱塞填料压套上冷却水，可用二根ф10的透明塑料管与自来水管接通。
4、  开车时若不能上浆，应打开出浆阀灌水，排出缸体及浆管中的空气，否则不易出浆。
5、  开车前应先用手转动联轴节，使柱塞略为运动，防止蜗轮箱有异常现象，或因长时间不使用，密封圈粘牢在柱塞上。
6、  蜗轮箱中的润滑油，在冬天用10^„ 机械油，在夏天用20^„ 机械油。新机使用1周左右，必须重新更换新油。润滑油不能低于油面线，防止在运转中出现断油现象。
7、  新机开车前，不应将排密封圈压得过紧，避免负荷过大及密封圈发热，造成磨损过大，另外还可能由于发热使陶瓷柱塞炸裂。
8、  正常使用中突然不出浆或压力下降，应打开进出浆阀或调压阀，检查有无长纤维或大颗粒固体物卡住阀门。
9、  进浆管前端应装过滤器，防止长纤维及树枝、大颗粒石块等进入输浆系统。
10、长期不用应将泵及输浆管内余浆放光，并用自来水冲洗干净，防止干涸后卡住柱塞、阀门及管道。

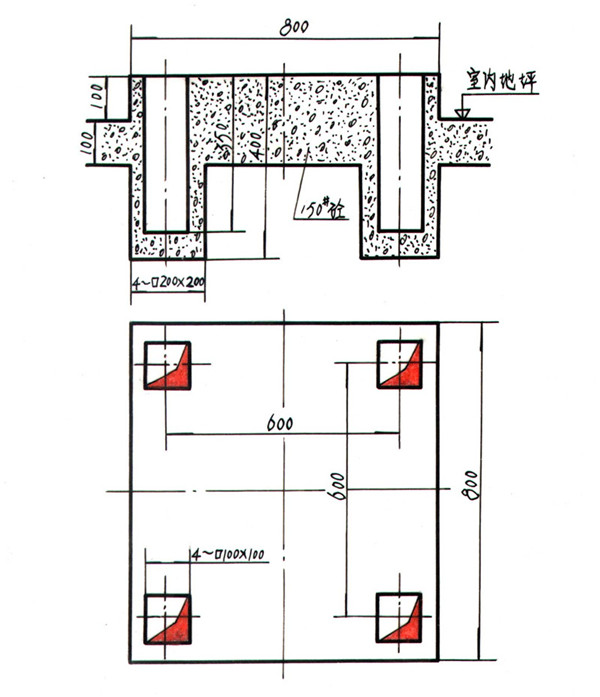

五、基础图






注∶该基础位置应尽量靠近浆池，具体进浆管长度和高度参看说明书技术说明和参数。



六、易损件清单与附图
